تنظیم جریان درایور استپر موتور
درایور ها یا راه انداز استپر موتور نیاز به تنظیم جریان دارن.در صورتی که مقدار جریان درست تنظیم نشه مشکلات پیش میاد که به لیست زیر هستند.
اگر تنظیم جریان درایور استپر موتور به درست انجام نشه چه میشود؟
1-داغ کردن استپر موتور ها و خود درایورها
یکی از نشانه های تنظیم نبودن جریان درایور استپر موتور، داغ کردن بیش از حد استپر موتور هاست تو این حالت استپر موتور به حالت اشباع میره و راندمان خودشو از دست میده.بیشترین میزان دمای موتور ها نهایتا 60 درجه می باشد
2-گم کردن موقعیت چاپ(Layer shift)
سرعت بالا چاپ یا کم بودن جریان استپر موتور باعث میشه پرینتر سه بعدی به درستی کار نکنه و موقعت مکانی چاپ رو گم کنه.این مورد باعث درست چاپ نشدن مدل های سه بعدی میشه
3-درست حرکت نکردن موتور
درایور های استپر موتور دارای محافظ های داخلی هستند که با گرم شدن بیش از حد،به صورت لحظه ای خاموش میشن که هم باعث Layer Shiftو کم شدن قدرت و سرعت استپر موتور میشه
تنظیم جریان درایور استپر موتور به چه شکل هست؟
به سه عکس بالا دقت کنید

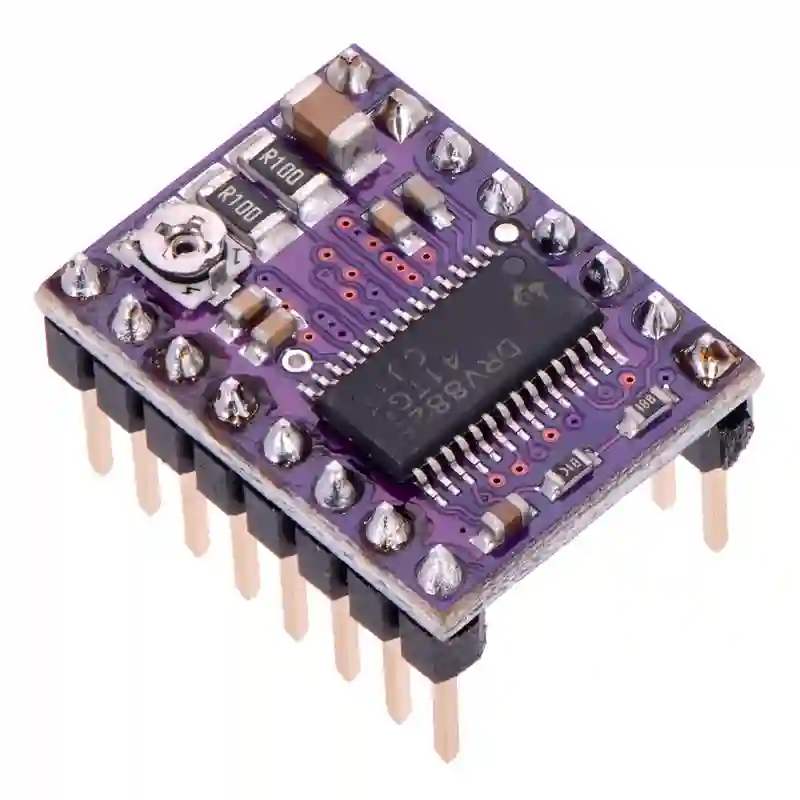

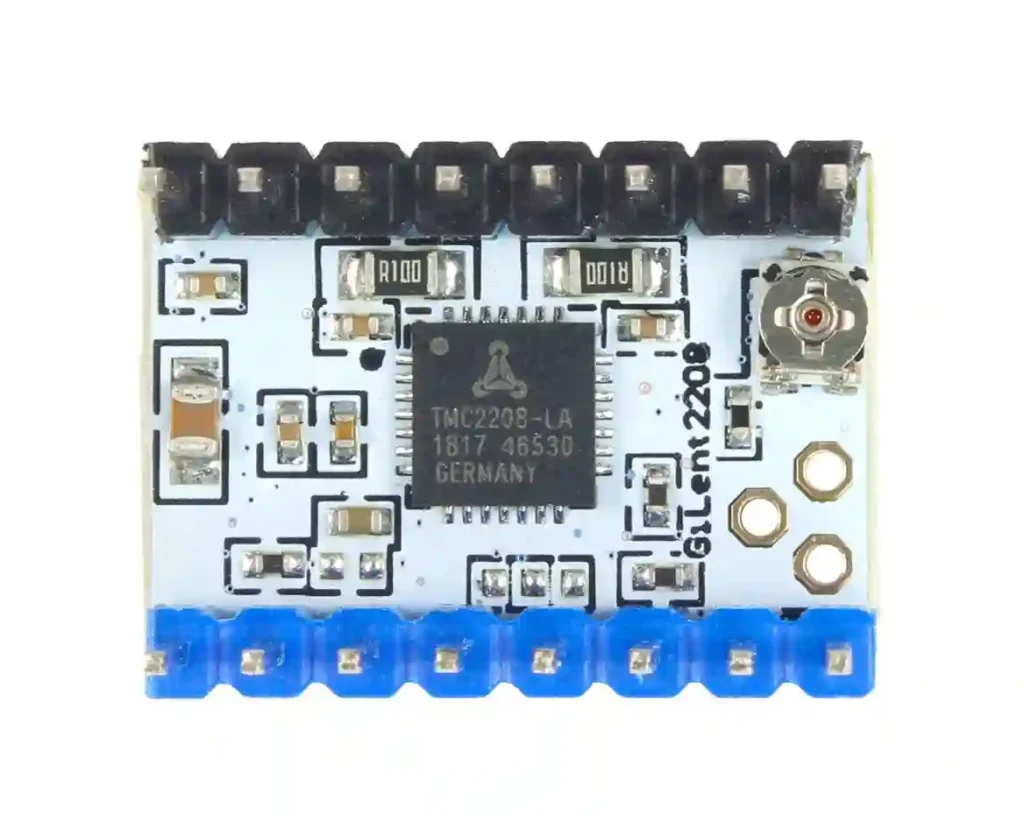

تمامی درایور ها یا پشت PCB یا روی اون یک پتانسیومتر دارن.پتانسیومتر در واقع یک مقاومت متغییر هستش که باهاش میشه پارامتری رو کم زیاد کرد مثل:ولوم های ضبط و دیمر ها.
ابزار های مورد نیاز برای تنظیم جریان استپر موتور
1-مولتی متر
وسیله برای اندازه گیری کمیت های الکتریکی مانند ولتاژ،جریان و مقاومت
2-گیره سوسماری
گیره سوسماری جهت اتصال چهار سو به قطب مثبت مولتی متر
3-پیچ گوشتی چهار سو با نوک ریز
چهار سو جهت تغییر میزان پتانسیومتر
اتصال مولتی متر به چهار سو با گیره سوسماری
مشابه عکس فوق یک سر گیره سوسماری به بدنه چهارسو و سر دیگه به قطب مثبت یا همون سیم قرمز مولتی متر بزنید و قطب منفی یا سیم مشکی رو به منبع تغذیه سویچینگ بخش منفی یا برد کنترلی یا درایور پرینتر سه بعدی وصل کنید.توجه کنید نوک پیچ گوشتی با قسمت ها دیگر اتصال پیدا نکنه و باعث اتصال کوتاهی بین پایه های دیگه نشه .چون باعث سوختن درایور و برد کنترلی میشه از اونجایی که دستگاه باید روشن باشه تا تنظیم جریان رو انجام داد حتما دقت کنید.

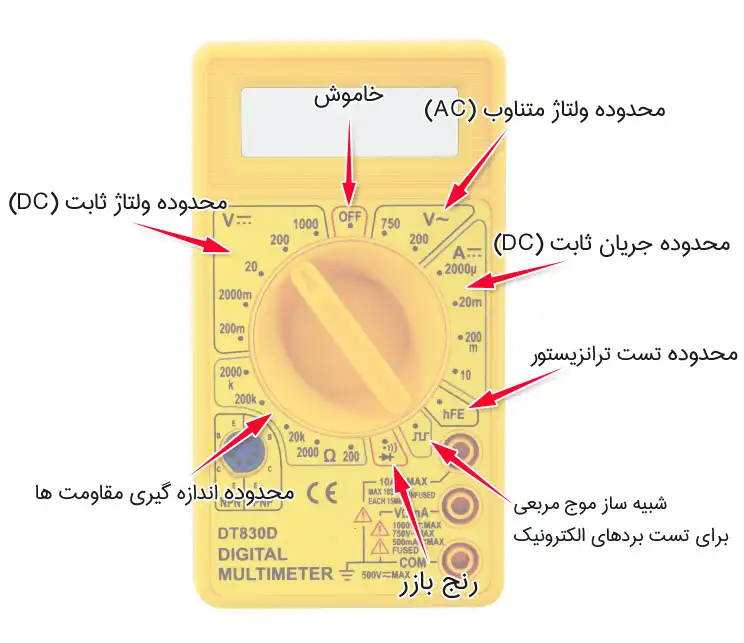

کلید سلکتور مولتی متر رو بچرخوانید و روی اندازه گیری ولتاژ DC یا مستقیم قرار بدید.اگه مولتی متر اتو رنج هست که هیچ ولی اگه مولتی متر ساده مثل تصویر بالاست روی رنج 20 ولت قرار بدین.نسبت به نوع درایور و خود استپر موتور که برای کدوم محور هست میتونید طبق لیست زیر جریان استپر موتور رو تنظیم کنید.
لیست ولتاژی که باید نسبت به درایور و موتور انتخاب کنید
1-درایور 8825 برای محور ایکس و اکسترودر:0.8-0.75ولت-محورXو E
2-درایور 8825 برای محور وای:0.9 ولت-محورY
3-درایور 8825 برای محور زد:1.2 ولت-محورZ
1-درایور TMC برای محور ایکس و اکسترودر:1 ولت-محورXو E
2-درایور TMC برای محور وای:1.2ولت-محورY
3-درایور TMC برای محور زد:1.4 ولت-محورZ
کلام آخر
توجه کنید به غیر از تنظیم شدن دقیق جریان درایور های استپر موتور خنک سازی درایورها و نصب بودن هیت سینک های آلومینیومی اهمیت بالایی داره.اگه به مرور زمان فن راندمان خودش و از دست بده و درایورها به درستی خنک نشه موردتون حل نمیشه و باید فن رو روغن کاری یا تعویض کنید.
