اکسترود به معنای اعمال فشار و تزریق موادی چه پلاستیکی چه سیال بر روی سطح هست .در این مطلب آموزش قراره انواع اکسترودر پرینتر سه بعدی رو بررسی کنیم. حتما اسم دستگاه های اکسترود تزریق پلاستیک رو شنیده اید . این دستگاه های صنعتی گرانول پلاستیک رو ذوب و داخل قالب ها به خصوص با فشار زیاد تزریق میکنن .
مطلب آموزشی امروز راجب انواع اکسترود پرینتر سه بعدی هست . میخوایم انواع اون ها رو نام ببریم و زیر شاخه هر کدوم رو بررسی کنیم.

انواع اکسترودر پرینتر سه بعدی

اکسترودر های رو تو سه دسته که تو عکس بالا نمایش داده رو تقسیم میکنم.

• a : اکسترودر فیلامنت
• b : اکسترودر سرنگی(تزریق مواد مثل سرنگ هستش)
• c : اکسترودر با ماردون یا همون مارپیچ

a : اکسترودر فیلامنت

در این نوع اکسترودر پرینتر سه بعدی فیلامنت (به مواد اولیه پرینتر های سه بعدی میگن که طیف وسیعی از پلاستیک ها رو شامل میشه) . اکسترودر چاپگر سه بعدی این مواد رو به داخل هات اند هدایت میکنه و بعد از ذوب شدن این مواد از نازل خارج میشن و روی صفحه بستر ساخت قرار میگیرن.

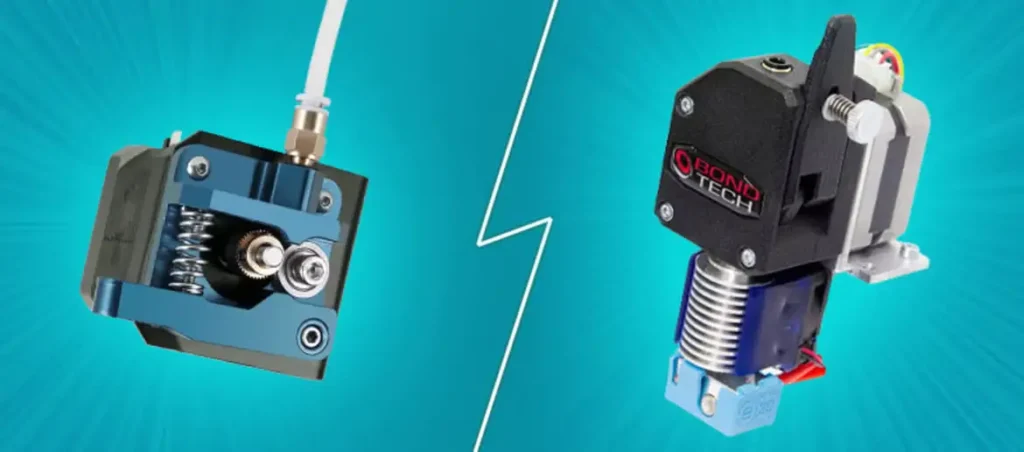

اکسترودر فیلامنت خودش به دو دسته تقسیم میشه

انواع اکسترودر پرینتر سه بعدی فیلامنت

• اکسترودر فیلامنت تزریق مستقیم (Direct Drive)
• اکسترودر فیلامنت تزریق با لوله (Bowden)

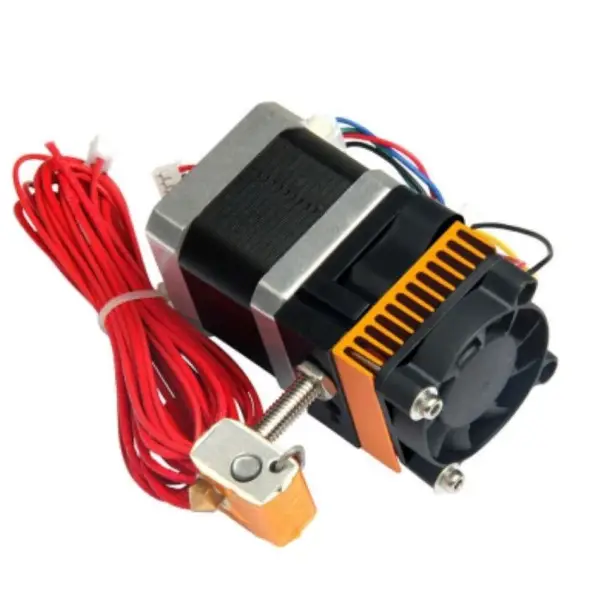

اکسترودر فیلامنت تزریق مستقیم (Direct Drive)

موتور اکسترودر پرینتر سه بعدی در این مدل دقیقا بالای هات اند قرار داره . باعث شده که کنترل تزریق فیلامنت خیلی بیشتر باشه و دقیق تر بشه با هاش عمل پرینت سه بعدی رو انجام داد . مخصوصا برای چاپ فیلامنت انعطاف پذیر یا TPU فقط باید از این نوع اکسترودر استفاده کرد تا در مسیر لوله تفلونی PTFE جمع نشه . از طرفی بعضی از فیلامنت ها که خیلی خشک شدن و دائما میشکنن با این نوع اکسترودر بهتر چاپ میشن

مزایا اکسترودر تزریق مستقیم یا Direct Drive

• تزریق یک دست فیلامنت
• کنترل دقیق ریترکشن یا پس کشیدن مواد
• مناسب چاپ طولانی مدت
• مناسب چاپ فیلامنت انعطاف پذیر یا TPU

معایب اکسترودر تزریق مستقیم یا Direct Drive

• وزن بالا اکسترودر به واسطه قرار گرفتن موتور (که باید به درستی مهار شود)

انواع اکسترودر Direct Drive

از اون جایی که اکسترودر پرینتر سه بعدی دایرکت دقت بالایی دارن و از پس چاپ همه فیلامنت ها به خوبی بر میان شرکت های مختلفی این مدل رو توسعه دادن که یک سری از معروف ترین اون ها رو با هم بررسی میکینم.

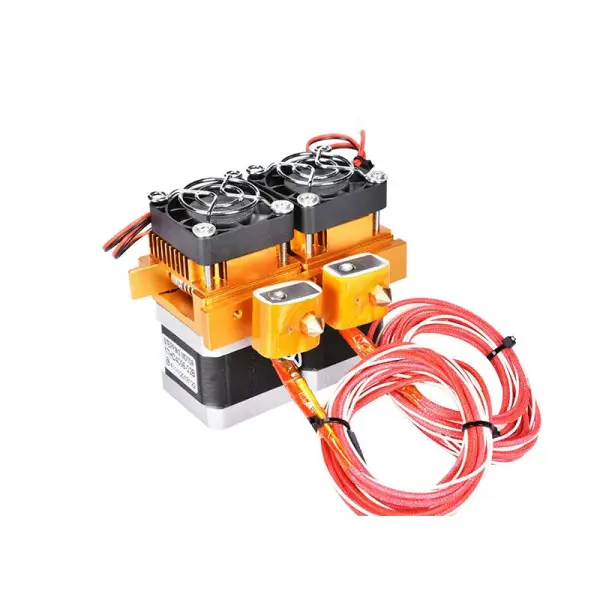

اکسترودر MK8

تقریبا یکی از اولین اکسترودر های دایرکت درایو هستش که برای پرینتر های سه بعدی ساخته شد . این اکسترودرپرینتر سه بعدی ابعاد بزرگی داره و وزن بالا از طرفی سیستم خنک کننده مناسبی نداره و برای بهینه شدن باید با هات اند های دیگه به صورت ترکیبی استفاده بشه . اکستردر MK8 به صورت تک نازله و دو نازله هستش.

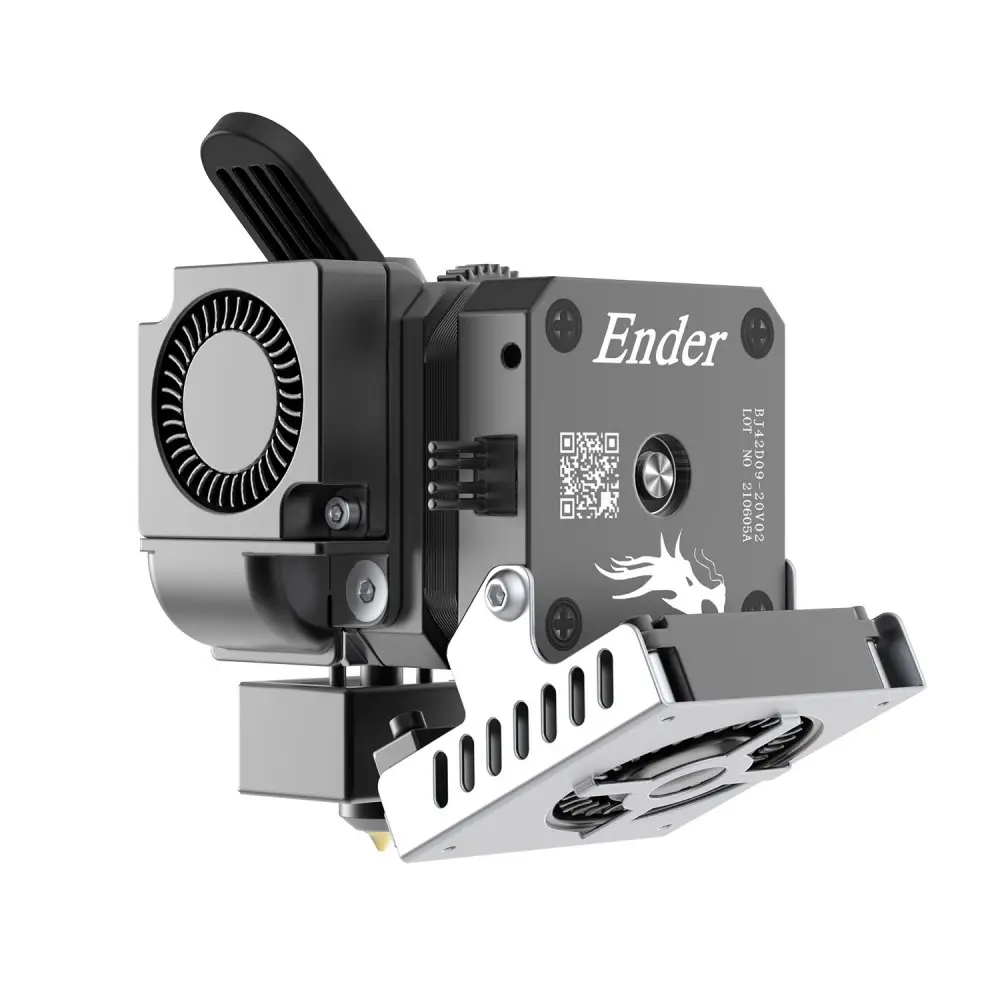

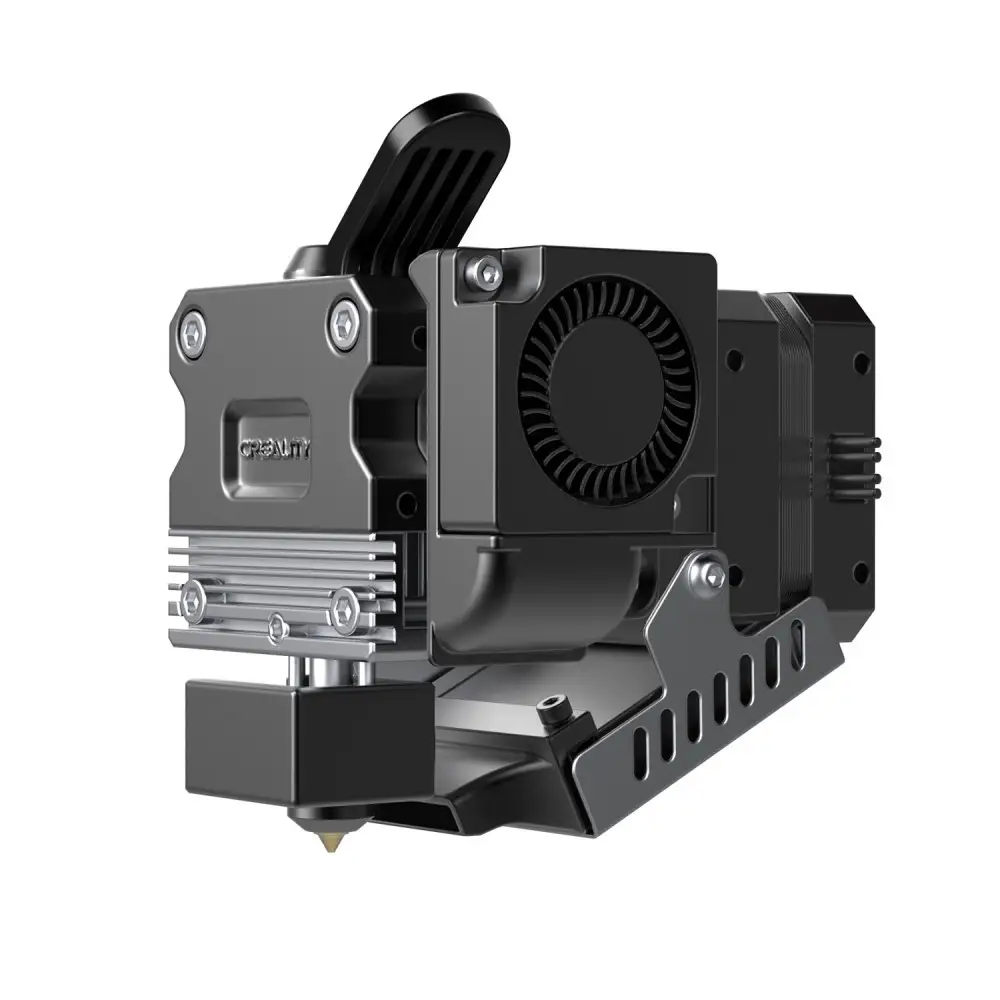

اکسترودر Ender

این مدل توسط شرکت کریلیتی برای اکسترودر پرینتر سه بعدی سری Ender طراحی و تولید شده . استپر موتور با ورزن پایین و قدرت کمی داره و قدت کم رو با یه گیربکس جبران کردن .

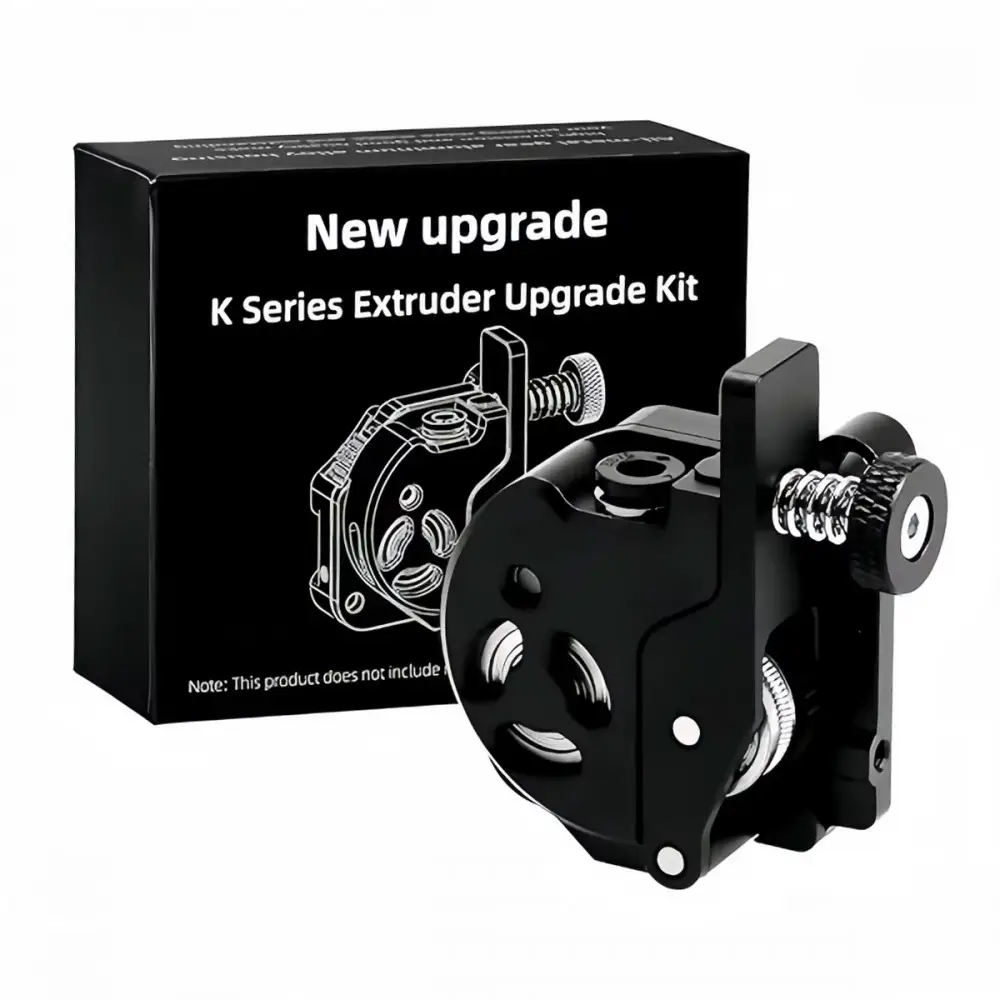

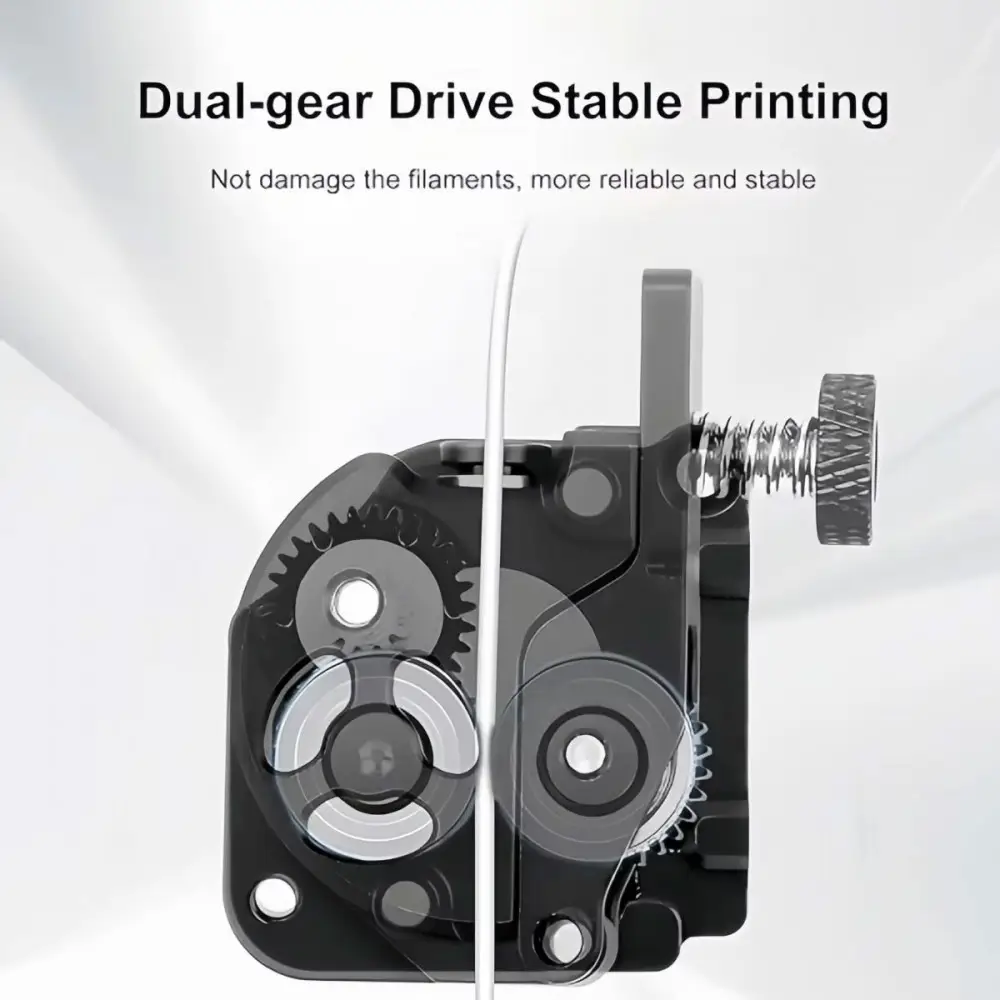

اکسترودر کریلیتی سری K

استپر موتور این مدل باز هم کوچک تر و چرخ دنده های گربکس قوی تر شده شده . علاوه بر اون از سیستم چرخ دنده دوتایی برای تزریق فیلامنت استفاده شده که باعث تزریق یکنواخت تر و دقیق تر شده . دو عکس بالا مدل تقویت شده اکسترودر سری K هستن مدلی که روی دستگاه به صورت فابریک هست مقداری متفاوت هست و برای تقویت از این مدل میشه استفاده کرد.

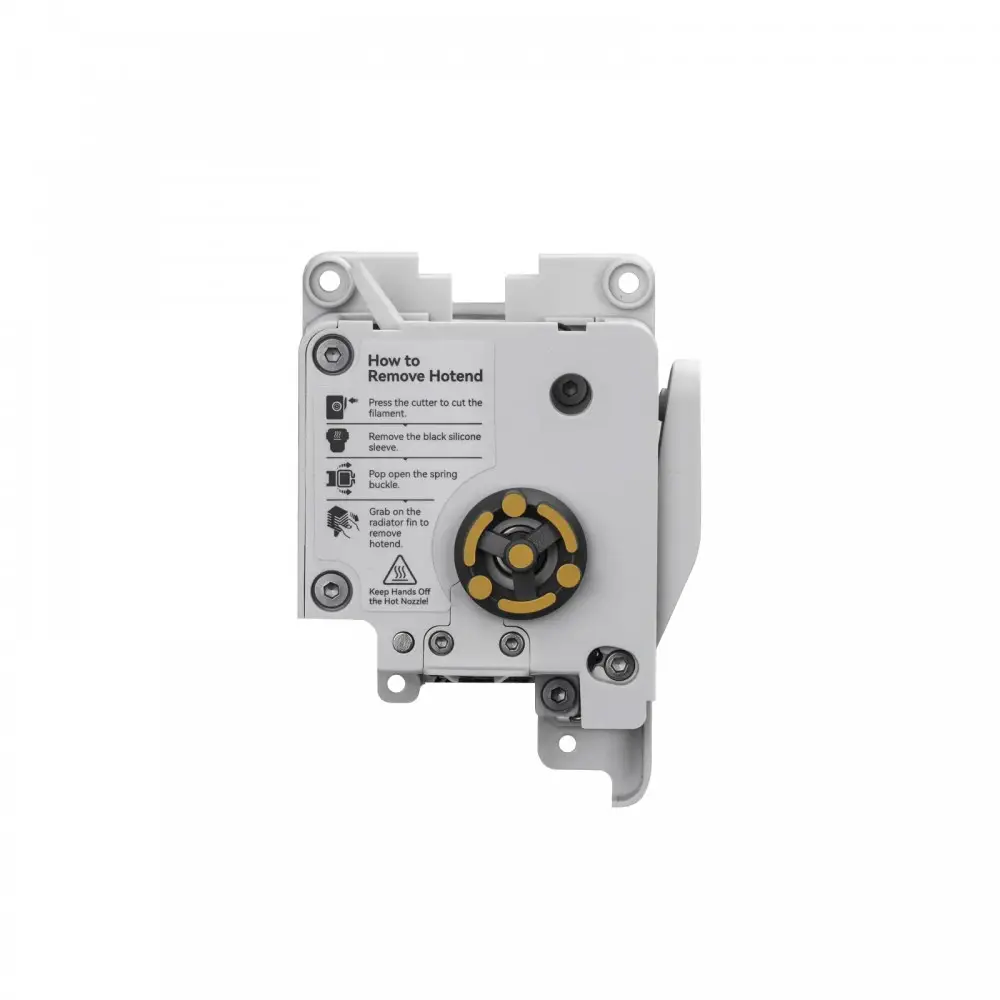

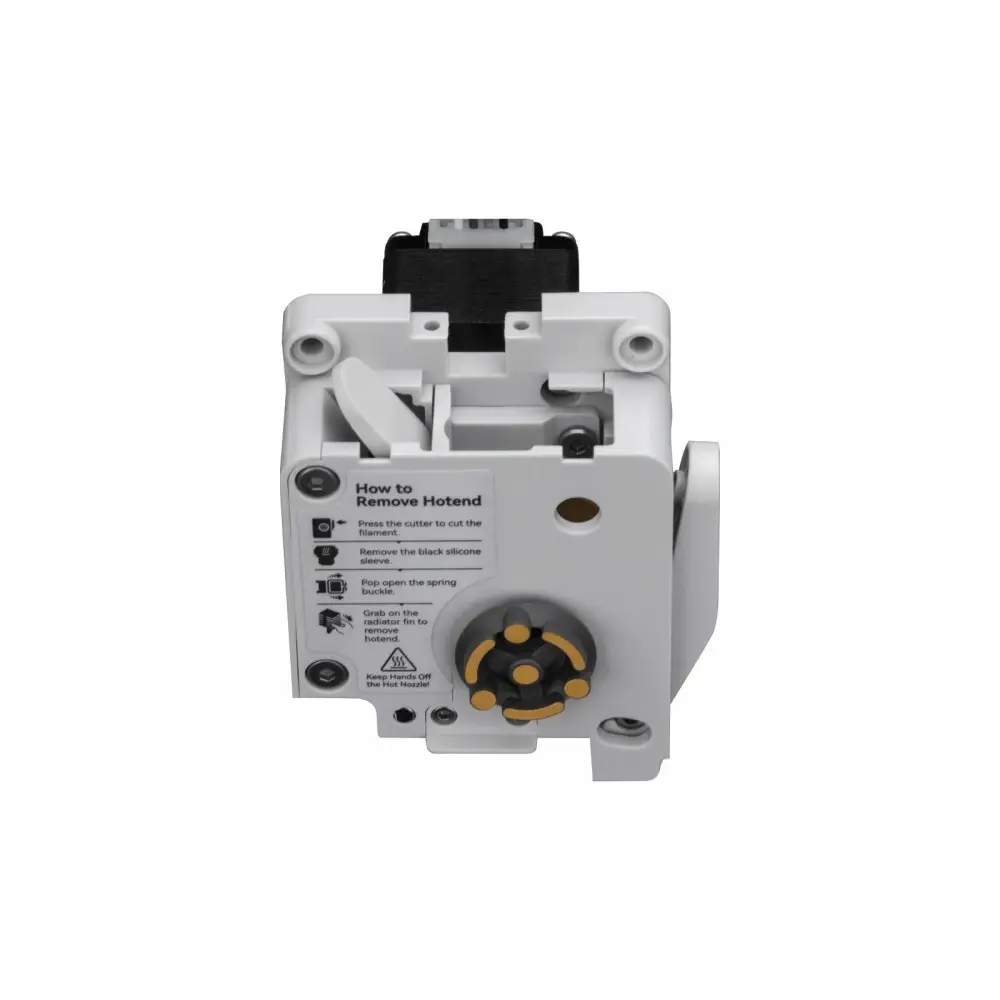

اکسترودر پرینتر سه بعدی بامبو لب سری A1

شرکت بامبو لب این مدل اکسترودر رو برای سری A1 طراحی و تولید کرده . این مدل ظاهر جذاب داره و از طراحی زمخت صنعتی فاصله گرفته.

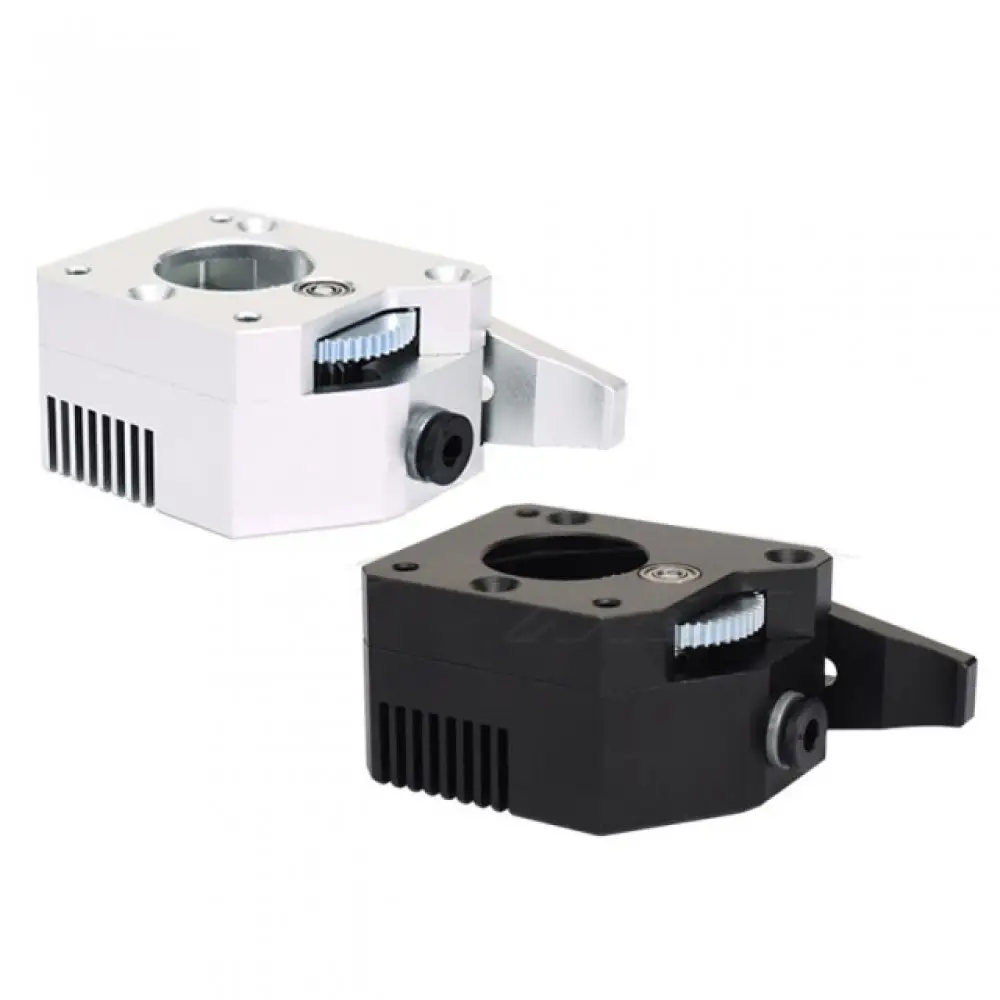

اکسترودر پرینتر سه بعدی Bondtech

اکسترودر Bondtech “باندتک” با چرخدنده هایی با نسبت 3:1 همراه با پولی های استیل دو گانه و تکی همراه هست که نسبت به نیاز تون میتونید اون نوع رو تهیه کنید . میزان فشار پولی های دو گانه برروی فیلامنت را می شه در این اکسترودر تنظیم کرد، به این ترتیبت برای فیلامنت های متفاوت می شه قدرت اکسترودر را کم یا زیاد کرد.

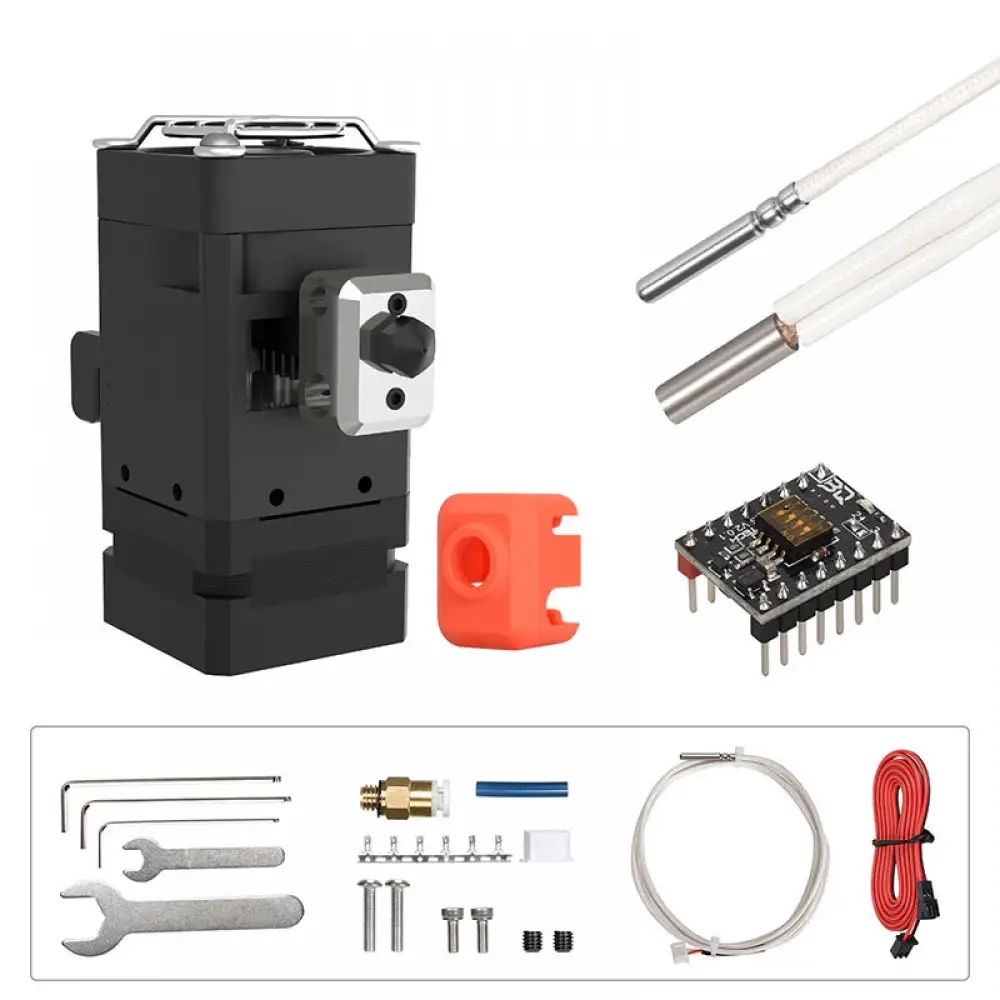

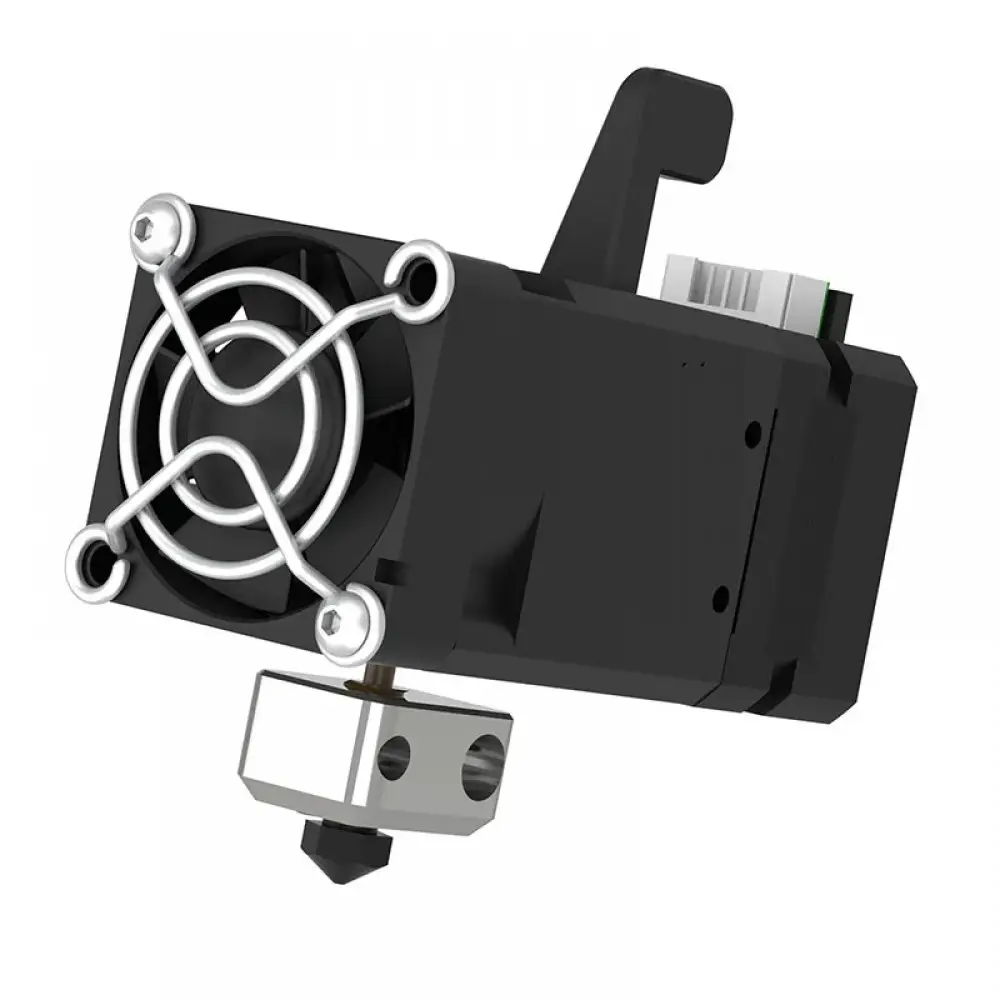

اکسترودر پرینتر سه بعدی BIQU H2

یکی از گرون قیمت ترین اکسترودر های پرینتر سه بعدی هستش که تا دمای 500 درجه توان گرم شدن داره که برخی از ویژگی ها شو با هم بخونیم.

• نازل فولادی سخت شده
• فن 9000 دور در دقیقه
• پیچ سوراخدار تیتانیوم و مس ( تحمل دما بالا )
• مجهز به برد MAX31865 و ترمیستور PT100 ( برای اندازه گیری دمای بالا تر از 500 درجه )
• هیتر 70 وات ( خیلی سریع داغ میشود )

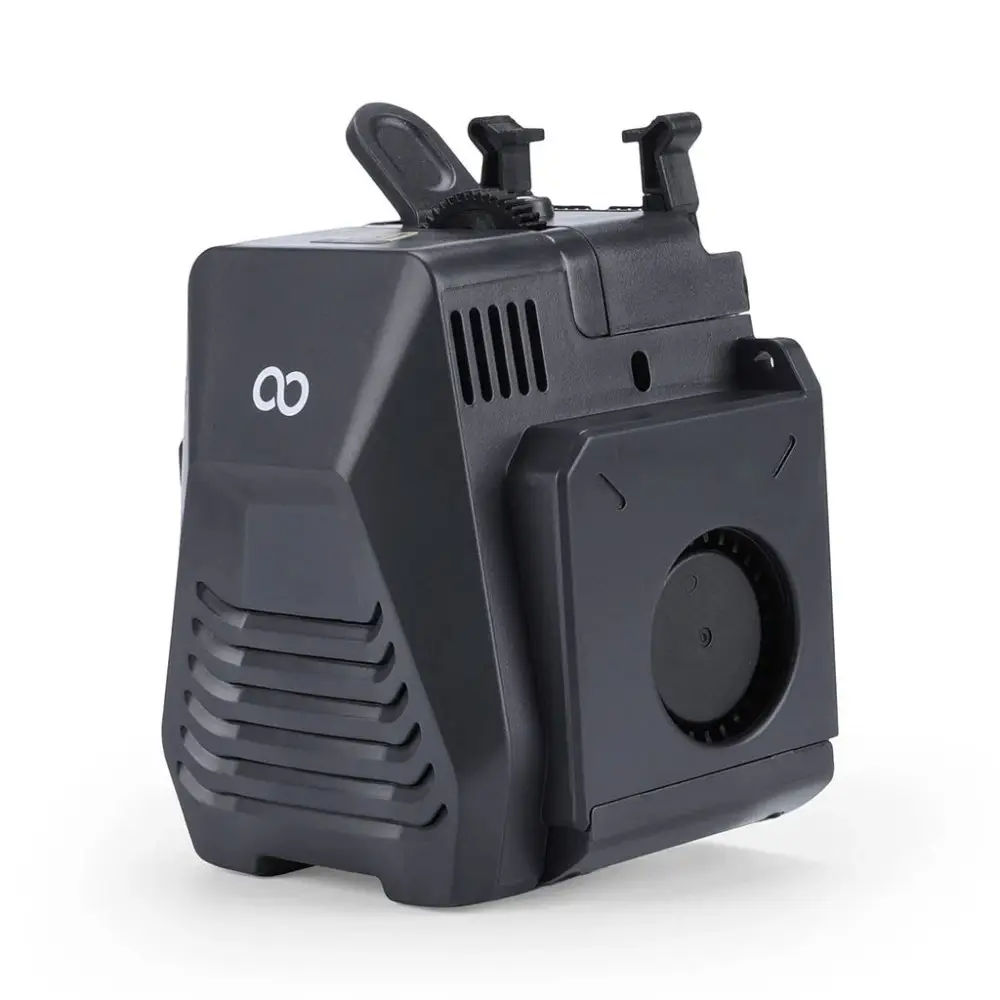

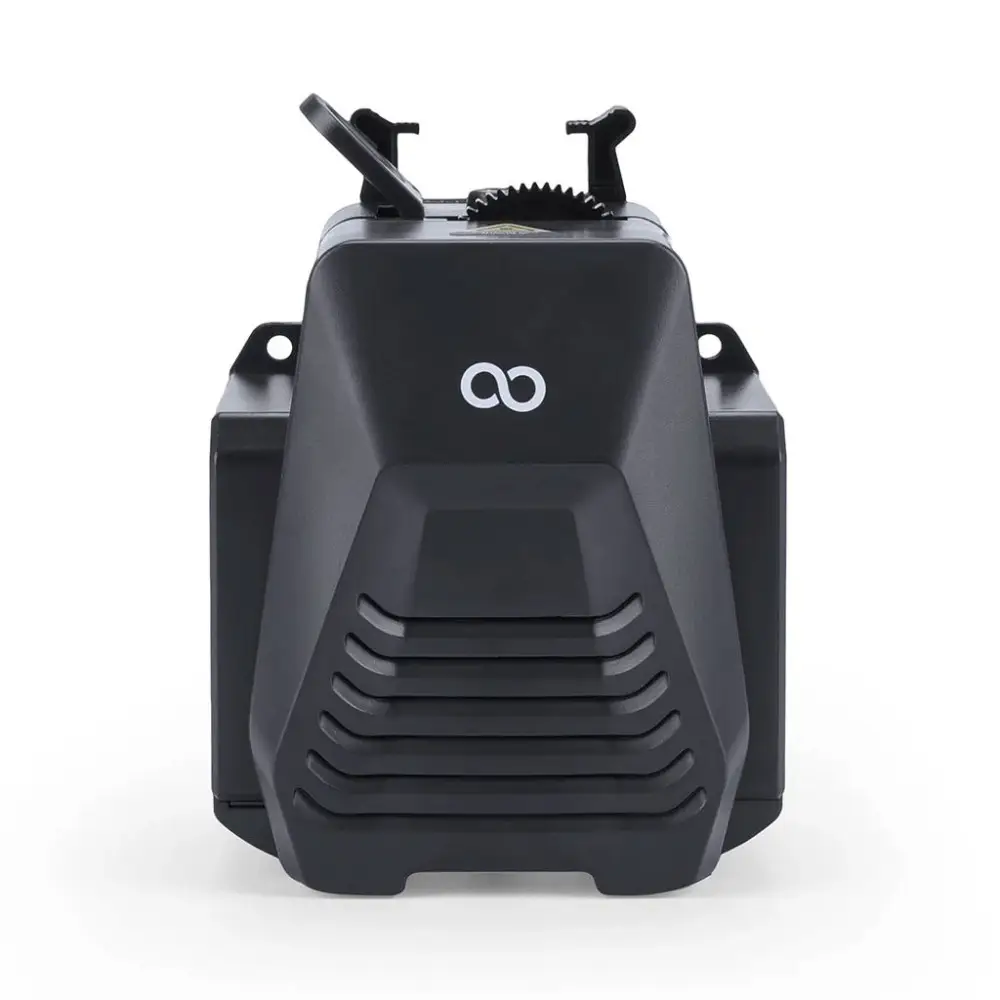

اکسترودر ELEGOO

این اکسترودر برای مدل ELEGOO Neptune 4 هستش اکسترودر دو دنده مستقیم با نسبت کاهش 5.2:1 و تحمل گرم کردن تا 300 درجه رو دارد.

انواع اکسترودر فیلامنت تزریق با لوله (Bowden)

در این مدل موتور از هات اند فاصله دارد و این فاصله به یک لوله به هم وصل شده . در مطلب آموزش انواع هات اند راجب این مدل هات اند و انواعش به صورت کامل پرداختیم که اینجا میتونید مشاهده کنید . چندتا عکس هم راجبش قرار میدم.

مزایا سیستم Bowden

• وزن کمی دارد

معایب سیستم Bowden

• تزریق فیلامنت به درستی انجام نمیشه و پیوسته نیست
• کنترل پس کشیدن مواد بسیار محدود است
• لوله انتقال خیلی زود خورده میشه و نیاز به تعویض داره

b:اکسترودر سرنگی

این مدل اکسترودر مناسبه تزریق شکلات ، گل رس ، خمیر قلع و هر نوع مواد نیمه مایع هستش . نیروی فشار بر روی این مایعات یا به وسیله باد(پنوماتیک) یا به وسیله پیستون که نیروی خودش رو از موتور های الکتریکی میگیره تامین میشه. در مقاله جدا به این مدل میپپردازیم.

c : اکسترودر با ماردون یا همون مارپیچ

این مدل اکسترودر مناسب تزریق دونه های گرانول پلاستیک یا بتن و سیمان هستش . سیستم کار کرد ماردون مثل چرخ گوشت عمل میکنه با این تفاوت که به جای تیغه در انتها نازل و هیتر قرار داره به این مدل اکسترودر یونیورسال هم گفته میشه که در مقاله جدا بهش میپردازیم.
