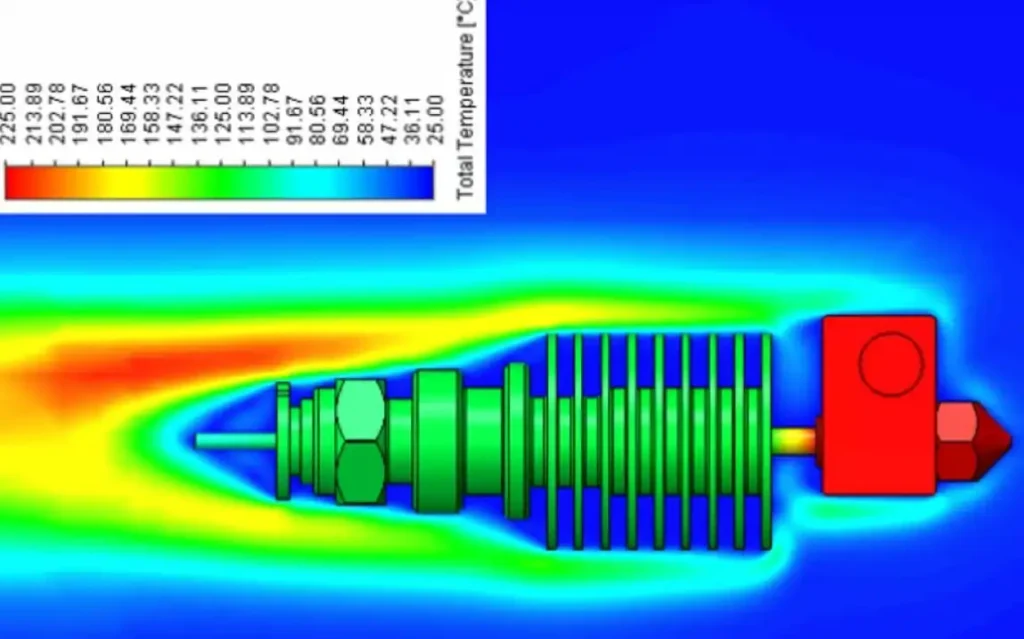

هات اند قسمتی از اکسترودر هست که وظیفه ذوب کردن فیلامنت رو داره . اصطلاح Hot End هم که معنای انتهای گرم هست از این بابت نام گذاری شده. این قطعه در سراسر بستر ساخت حرکت می کنه و عمل لایه گذاری رو انجام میده . این قسمت یکی از اجزا مهم پرینتر سه بعدی هست که شامل قطعات مختلفی است که همه اون ها رو در ادامه ای مطلب آموزشی معرفی میکنیم .

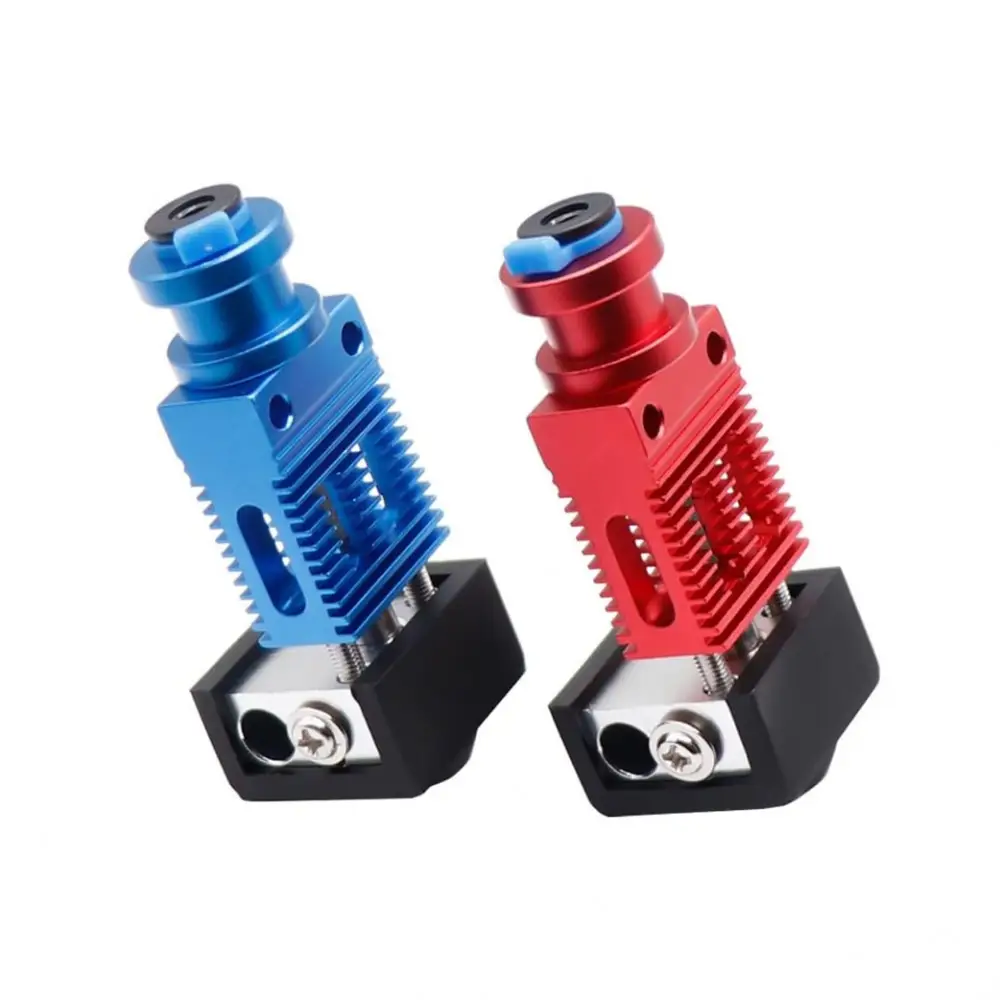

هات اند ها انواع مختلفی دارن که شرکت‌ها برای پرینتر سه بعدی شخصی سازی و تولید کرده ان.

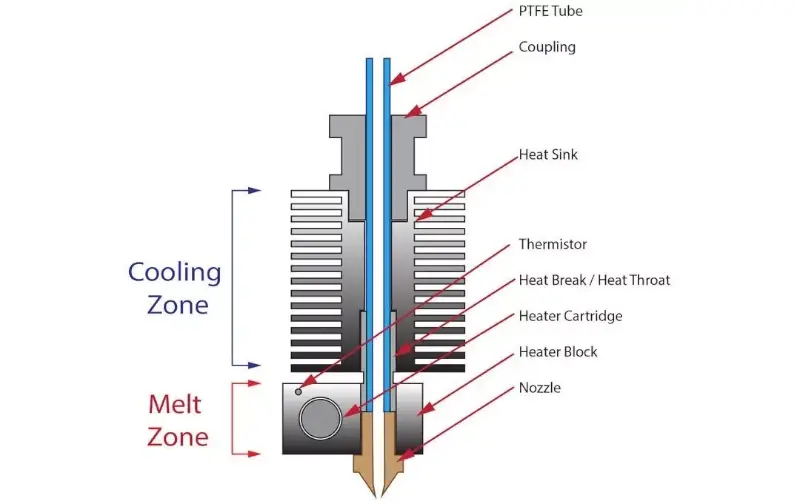

اجزا تشکیل دهنده هات اند پرینتر سه بعدی

Cooling Zone (منطقه سرد)

منطقه سرد یا Cool End هم گفته میشه.این قسمت باید دائما با فن خنک کننده هات اند تعدیل دمایی یا خنک بشه . با جریان بادی که فن به وجود میاره و از میان پره های هیت سینک عبور میکنه این اتفاق می افته . توجه کنید کار نکردن فن خنک این قسمت میتونه باعث گرفتگی در هات بشه و فیلامنت داخلش بگیره و نیاز به باز کردن هات اند و بیرون کشیدن فیلامنت ذوب شده بشه.برای بهتر کار کردن فن Hot End اون رو چند وقت یه بار غبار روبی کنید و اگه نیاز به روغن کاری داره از قسمت پشتش روغن کاری کنید.

PTFE Tube (لوله تفلونی ضد حرارت PTFE)

لوله تفلونی PTFE نوعی از تفلون های نسوز و نچسب هست که علاوه بر تحمل حرارت هات اند باعث نچسبیدن فیلامنت در مسیر حرکت به داخل Hot End میشه . بدون این لوله گرفتگی مکرر برای اکسترودر و هات اند پرینتر سه بعدی پیش میاد وفیلامنت به جای ذوب شدن و خارج شدن از نازل در پیچ سوراخ دار یا خود هیت سینک گیر میکند.

این قسمت همون لوله تفلونی PTFE هست که از ابتدای هات اند تا پشت نازل به صورت یک تکه کشیده شده . همین باعث شده یک مسیر یک پارچه برای فیلامنت به وجود بیاد.

Coupling (رابط پنوماتیک)

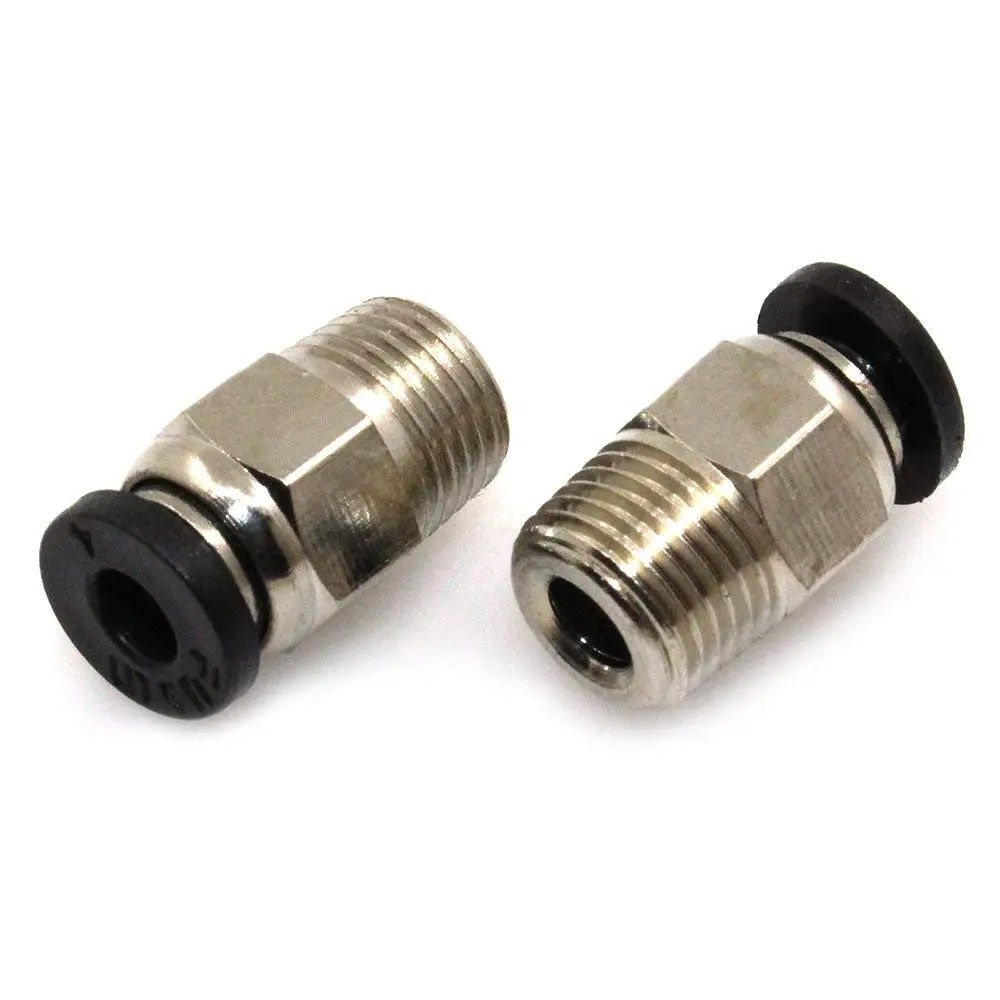

کوپلینک یا رابط پنوماتیک یه نوع نگه دارنده هست که لوله تفلونی که بسیار لغزنده هست رو در جای خود ثابت نگه میداره . دقت کنید برای خارج کردن لوله PTFE ، لوله رو به سمت بیرون نکشید و به داخل فشار بدید . اگه لوله تفلونی PTFE به راحتی از داخل رابط پنوماتیک خارج نشد کافیه با آچار سایز 10 بازش کنید تا بتونید لوله رو تعویض یا به بیرون بکشید.

Heat sink (خنک کننده یا رادیات)

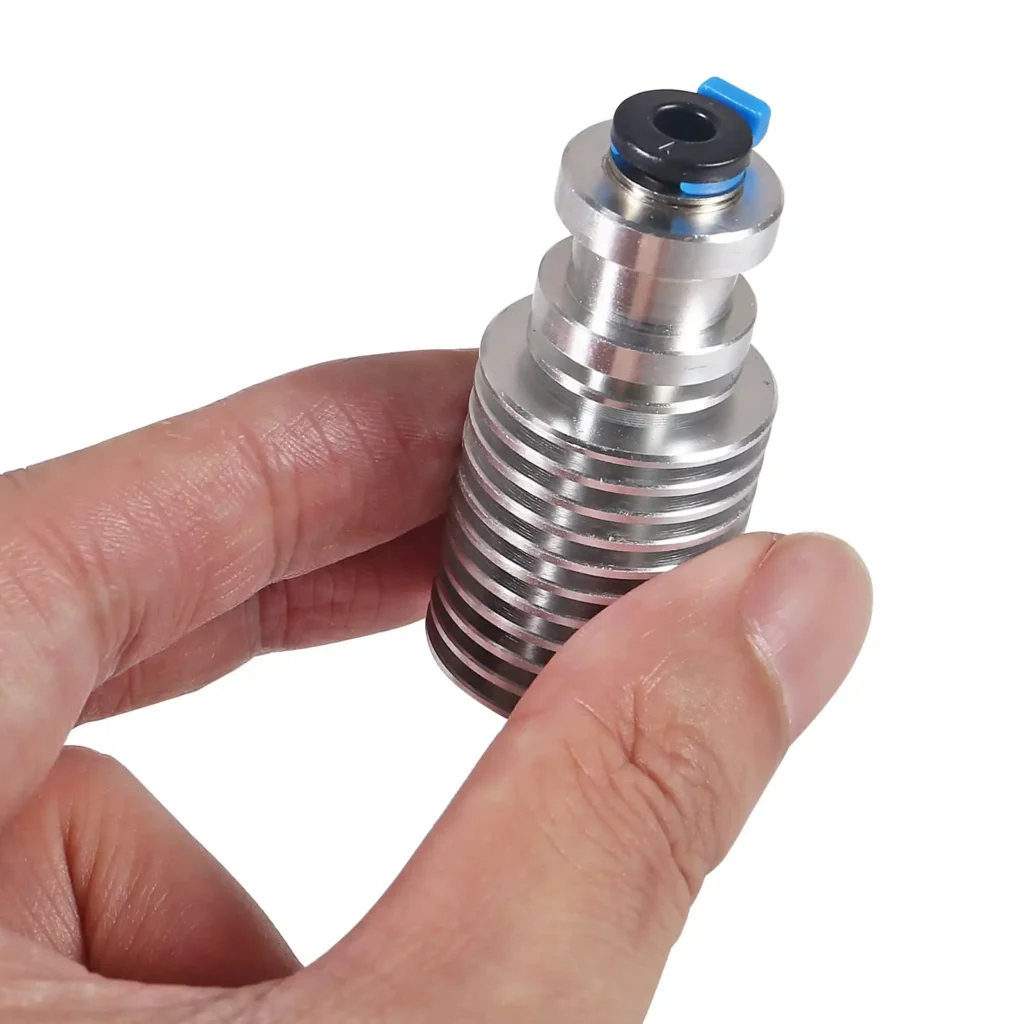

هیت سینک  یا خنک کننده وظیفه پایین آوردم دما بخش سرد رو به عهده داره . این قطعه نقش رادیات پرینتر سه بعدی داره جنس اون از آلومینیوم هست ابتداش رابط پنوماتیک و انتهاش پیچ سوراخ دار وصل میشه و لوله PTFE از میون این دو قطعه عبور میکنه

انواع هیت سینک

• هیت سینک Direct
• هیت سینک Bowden

Melt Zone (منطقه گرم)

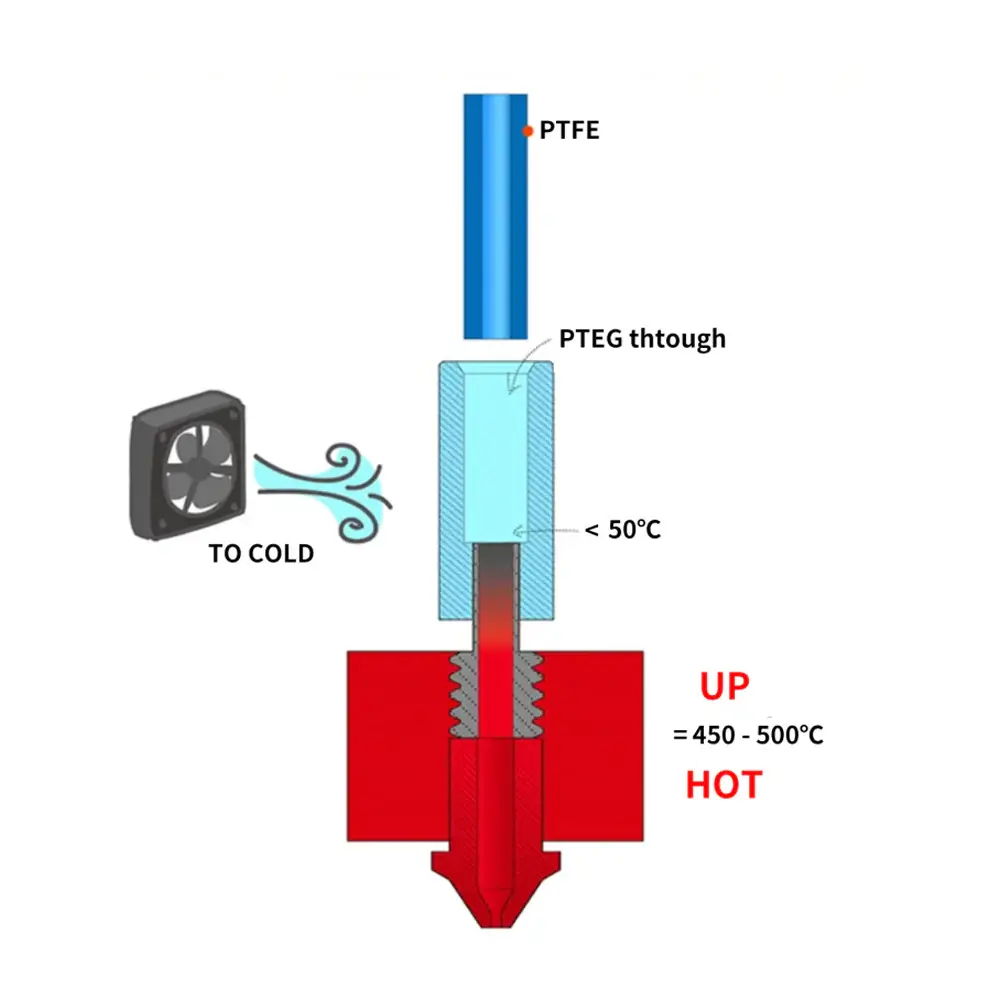

منطقه گرم قسمتی از Hot End هست که وظیفه ذوب کردن فیلامنت رو داره دقت کنید این قسمت بسیار داغ هست و ممکنه به دست تون آسیب وارد کنده این قسمت از قطعات زیر تشکیل شده.

Thermistor (ترمیستور)

ترمیستور نوعی سنسور سنجش دما هست که دما نازل رو اندازه گیری میکنه . این سنسور سنجش دما از نوع مقاومتی هست و بسته به نوع دما یه مقاومت خاص از خودش نشون میده . وظیفه این قطعه این هست که دائما دمای هیتر رو اندازگیری کنه که دستور روشن شدن و خاموش شدن هیتر توسط برد کنترلی اعمال شه.

انواع ترمیستور

• ترمیستور شیشه ای
• ترمیستور میله ای یا PT100

Heat Throat (پیچ سوراخ دار)

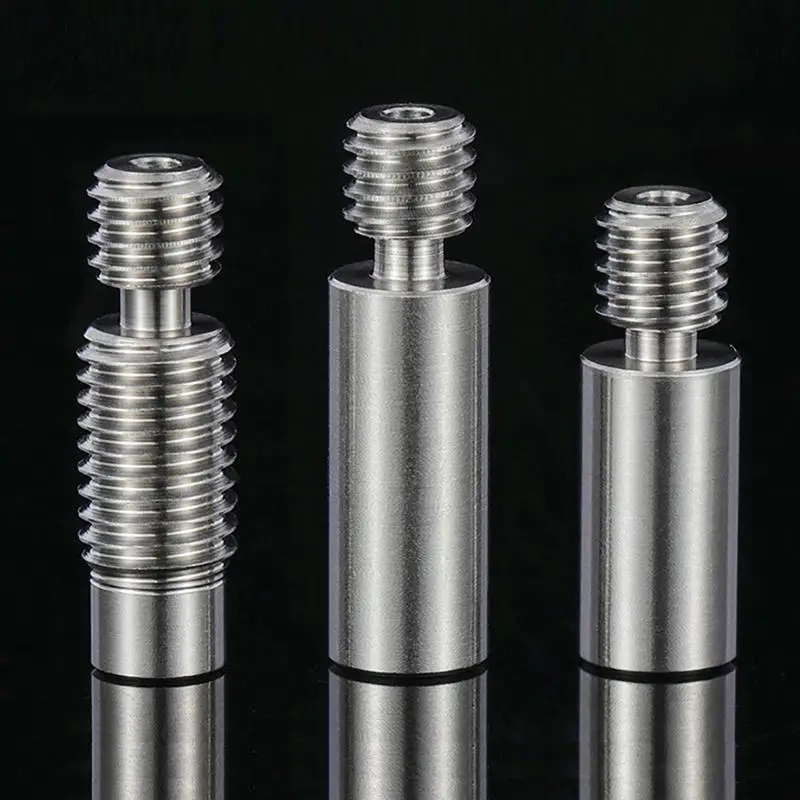

پیچ سوراخ دار که منطقه سرد و گرم رو به هم وصل کرده و لوله تفلونی PTFE از داخل این پیچ عبور میکنه به سمت نازل . دقت کنید اکثر گرفتگی ها از همین قسمت هست به دلیل جا به جا شدن لوله فیلامنت داخل پیچ ذوب میشه و راه عبور مواد به نازل رو میبنده . بهتر لوله تفلونی از سر این پیچ به اندازه 1 میلیمتر بیرون تر باشه بعد روی بلوک بسته بشه

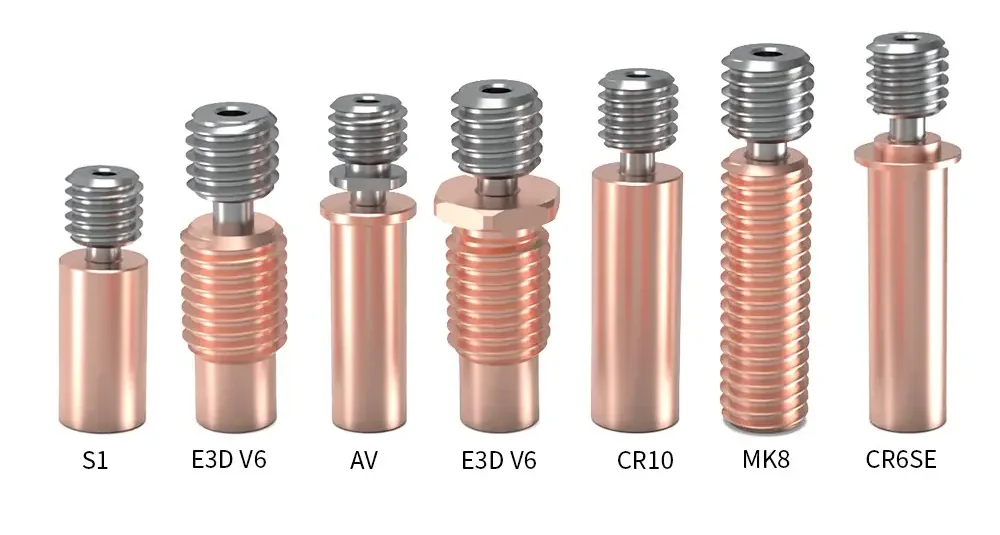

انواع پیچ سوراخ دار

پیچ های سوراخ دار بر اساس نوع هیت سینک روی اون بسته میشن دسته بندی میشن .علاوه بر اون از فلز های مختلف یا نوع بی متال هستن(بی متال به معنای استفاده از دو فلز غیر هم نام هستش)

Heater (المنت گرمایشی)

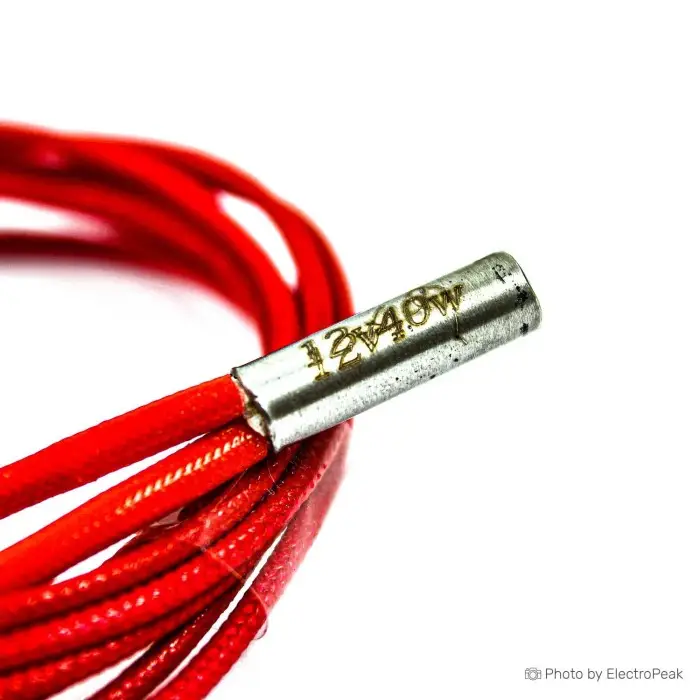

 هیتر حرارت مورد نیاز برای هات اند رو تامین میکنه .هیتر با توجه به دستورات برد کنترلی بلوک رو گرم میکنه و حرارت رو به نازل انتقال میده

انواع هیتر

• هیتر استوانه ای
• هیتر سرامیکی
• هیتر القایی

Heater Block (بلوک یا محفظه گرم)

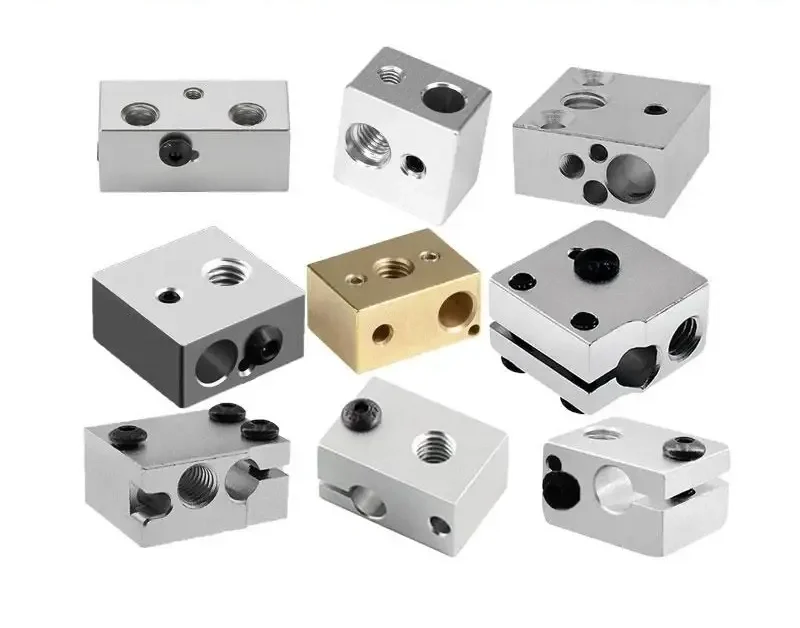

بلوک یا محفظه گرم وظیفه انتقال حرارت از هیتر به نازل رو داره . حرارت این قسمت توسط قسمت سرد تعدیل میشه که فیلامنت در مسیر ذوب گیر نکنه . بلوک ها بسته به نوع هات اند انواع مختلفی دارن که میتونید تو عکس زیر مشاهده کنید.

انواع بلوک

• E3d v5
• E3d v6
• E3d v6 با ترمیستور PT100
• MK10
• MK 8
• CR10
• Volcano
• Volcano با ترمیستور PT100
• E3d 2 in 1 out

Nozzle (نازل)

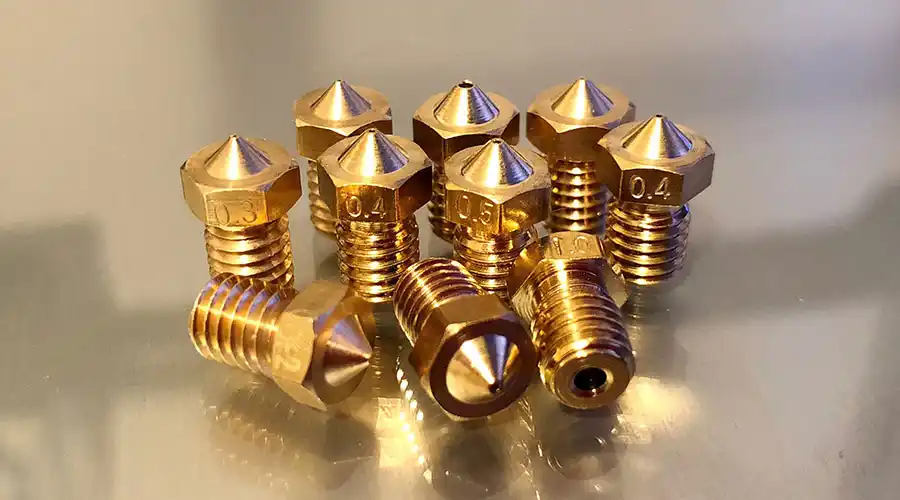

نازل دقیقا بعد از اتمام لوله تفلونی قرار داره . فیلامنت بعد از عبور از لوله تفاونی PTFE وقتی به نازل میرسد شروع به ذوب شدن میکنه . نازل ها بر اساس جنس متریال ساخته شده و سایز سوراخ به دسته های مختلفی تقسیم میشن.

انواع نازل

• نازل برنجی
• نازل استیل
• نازل فولاد سخت کاری شده
• نازل آتشفشانی(مناسب چاپ با سرعت بالا)
• نازل هیبرید(یا بی متال)
• نازل تنگستن
• نازل ایبراش
• نازل یاقوت
• نازل CHT (مناسب چاپ با سرعت بالا)

برای هر کدوم از قطعاتی که بالا نام برد شده مطلب آموزش مجزا نوشته شده اگه علاقه مندین که اطلاعات بیشتری راجبش بدونید تو هر قسمت روی کلمه که های لایت شده کلیک کنید تا به لینک اون مطلب هدایت شین.

انواع هات اند پرینتر سه بعدی

تا اینجا با اجزا مختلف هات اند پرینتر سه بعدی آشنا شدیم و هر قسمت شو نام بریدیم حالا نوبت این هست که انواع مختلف هات اند که توسط شرکت های مختلف ساخته شده رو با هم ببنیم.نکته قابل توجه این که همه این هات اند ها مشابه اجزا بالا با ساختار مختلف دارن

هات اند بامبو لب

این مدل توسط شرکت بامبو لب طراحی و توسعه داده شده جالبه بدونید طراحان بامبو لب همون گروه مهندسی DJI که روبات های پرنده و دوربین های ورزشی تولید میکنه هست . این محصول در شانگهای چینی و شهر آستین مکزیک تولید میشه . بامبو یکی از نماد های کشور چین هست.

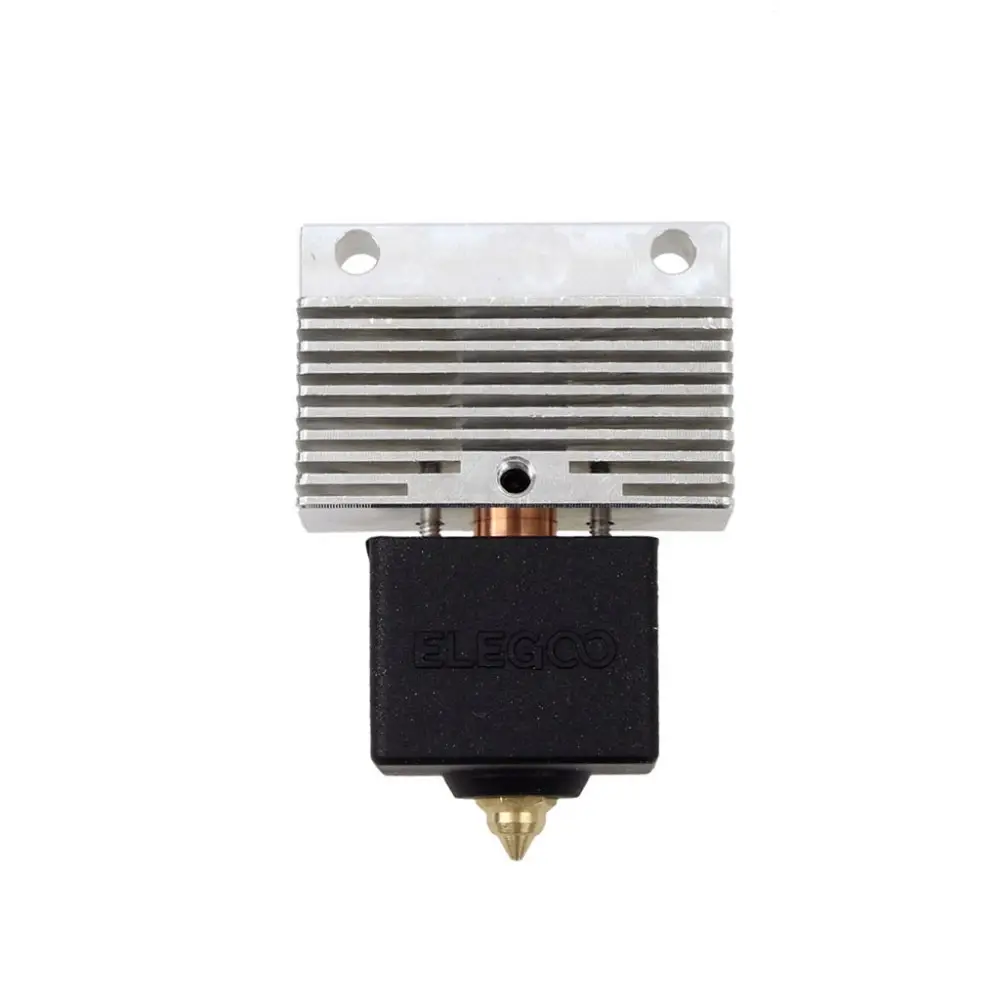

هات اند Elego

الگو سال 2015 در سیلیکون ولی Shenzhen تاثیر شده

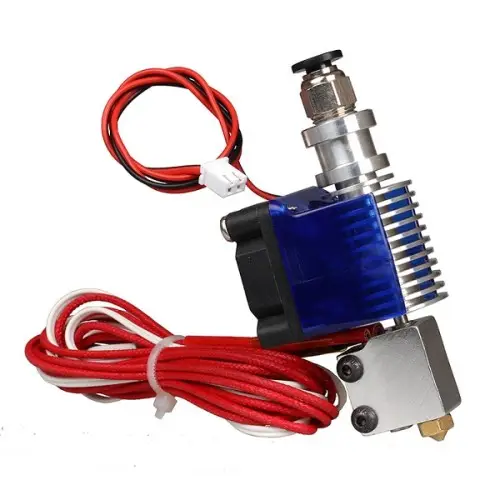

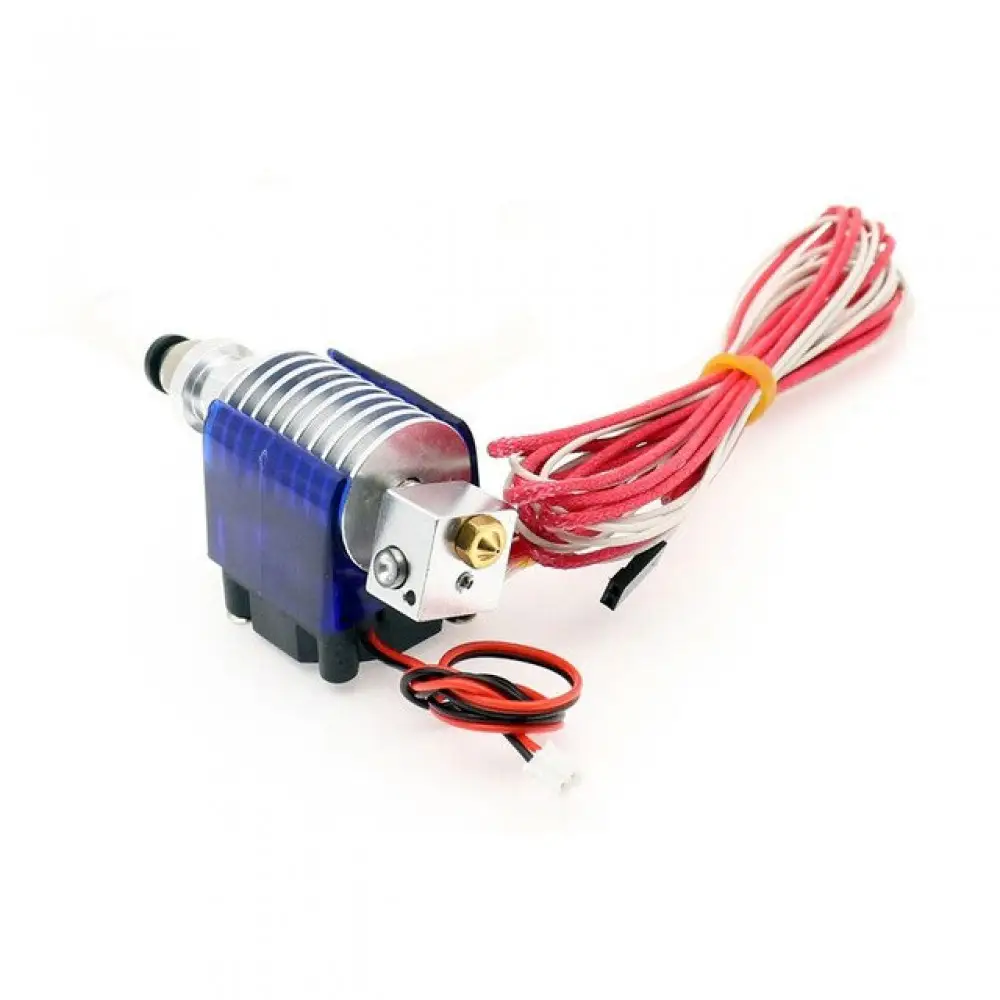

هات اند E3D v5

شرکت E3D که در انگلستان واقع شده و قطعات مختلف زیادی برای پرینتر های سه بعدی توسعه داده است.

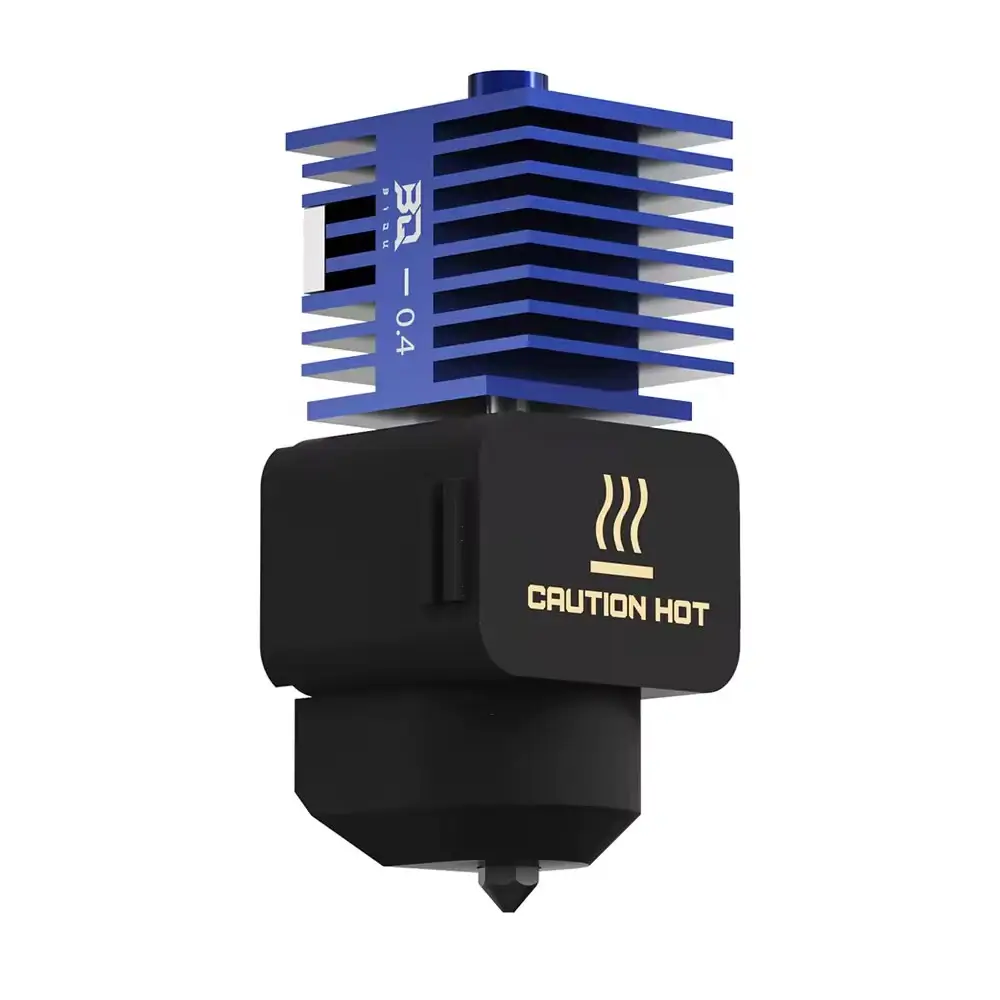

هات اندBIGTREETECH

شرکت BIGTREETECH به فارسی درخت بزرگ تکنولوژی در Shenzhen چین واقع شده مثل شرکت E3D قطعات مختلف پرینتر سه بعدی رو شخصی سازی کرده مثل درایور استپر موتور برد کنترلی و….

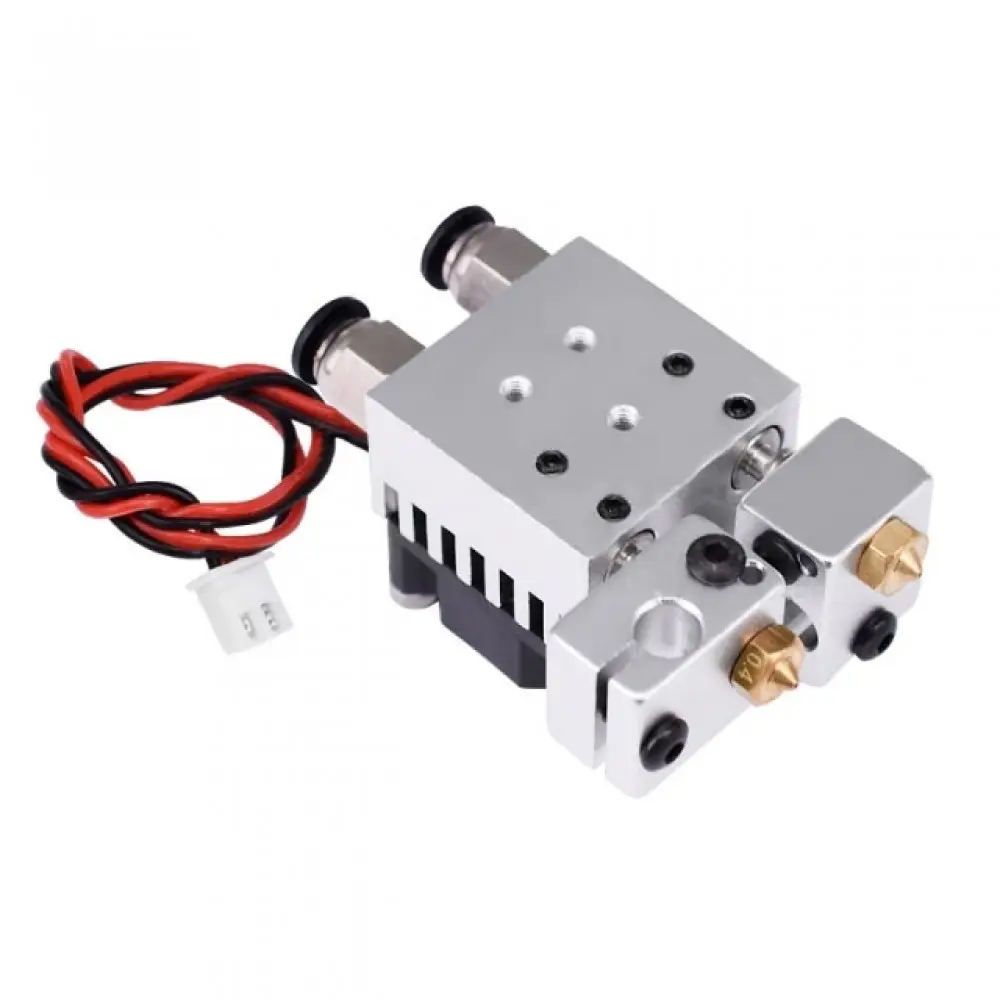

هات اند E3D v6 double head

هات اند k2

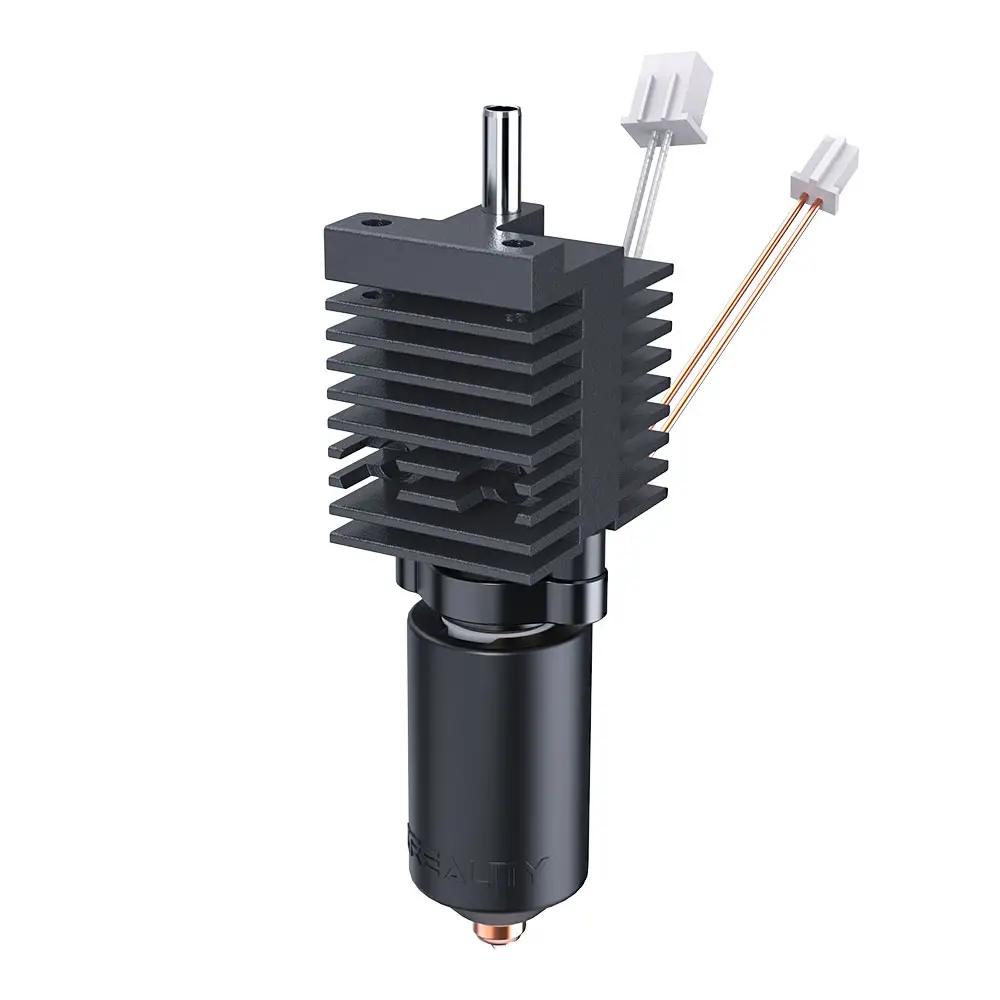

شرکت creality که اون هم در Shenzhen چین قرار داره پرینتر های سه بعدی مختلفی تا به امروز طراحی کرده و ساخته این هات اند هم برای پرینتر سه بعدی K2 هستش

هات اند cr10

این Hot End هم توسط شرکت creality ساخته شده

هات اند E3D v6 volcano

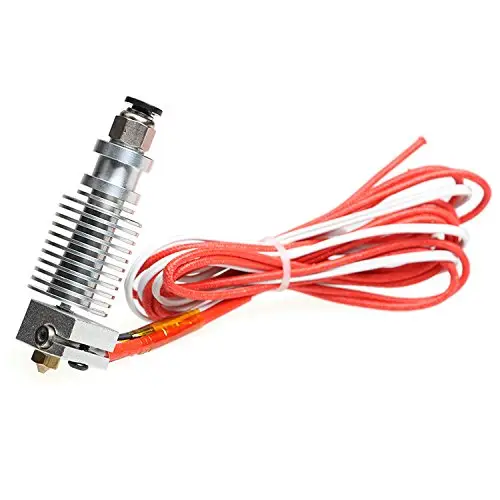

هات اند E3D v6
