هیتر پرینتر سه بعدی
هیتر نوعی المنت هستند که با گرم کردن بلوک حرارت رو به نازل میرسونن. برای رسیدن به دمای مورد نظر ذوب فیلامنت ترمیستور دائما حرارت رو اندازگیری میکنه و به برد کنترلی این اطلاعات رو میرسونه . تو چرخه ای به نام PID این عمل تکرار میشه تا حرارت اکسترودر به تثبیت دمایی برسه.انواع هیتر پرینتر سه بعدی از نظر نوع کار کرد به سه دسته تقسیم میشن.
انواع هیتر پرینتر سه بعدی
- هیتر استوانه ای
- هیتر سرامیکی
- هیتر القایی

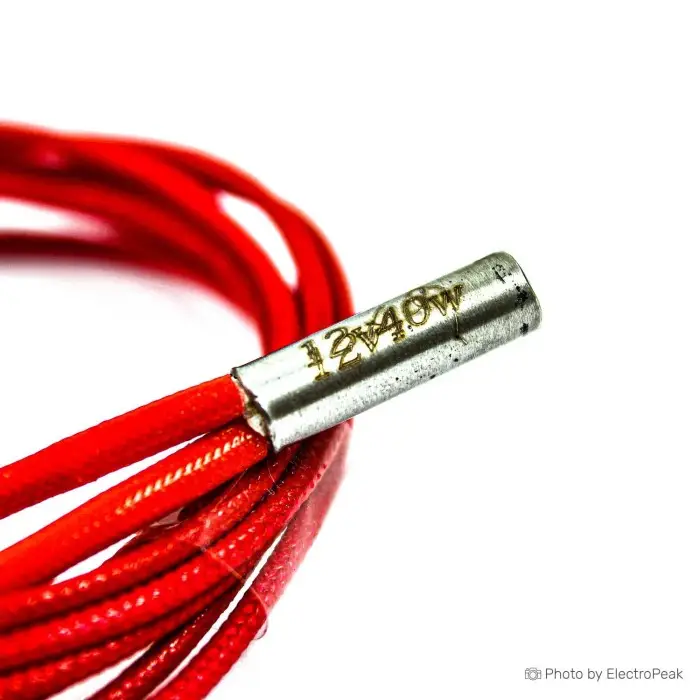

هیتر استوانه ای پرینتر سه بعدی
این مدل از هیتر پرینتر سه بعدی که اصطلاحا هیتر استوانه ای نام برده میشه.قسمت المنت داخل استوانه فلزی قرار داره.و این قسمت وظیفه گرم کردن بلوک رو به عهده داره.معمولا با ولتاژ 12 یا 24 ولت هستند.
انواع هیتر استوانه ای
- مدل 40 وات که معمولا سیم نسوز قرمز داره
- مدل 50 وات که سیم نسوز سفید داره
- مدل 70 وات که سیم نسوز سفید داره
مزایا هیتر استوانه ای
- قیمت مناسب
- در دسترس بودن
- تجهیزات پیچیده برای روش کردن نیاز نداره
معایب هیتر استوانه ای
- داغ شدن نسبنا کندی دارن

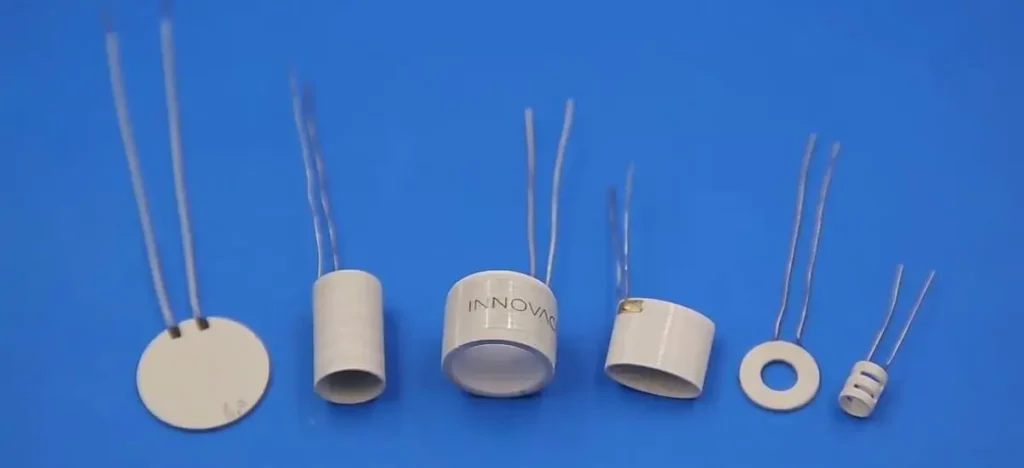

هیتر سرامیکی پرینتر سه بعدی
هیتر سرامیکی نوعی از گرم کن ها هستند که برای بخش المنت داخل پوشش سرامیکی قرار گرفته ان.(تقریبا مثل اتو مو)
هیتر سرامیکی توان گرم شدن خیلی سریع دارن.
انواع هیتر سرامیکی
- هیتر سرامیکی تخت
- هیتر سرامیکی گرد
هیتر سرامیکی تخت
قسمت المنت این هیتر ها به صورت یک سطح تخت هست و این سطح مستقیما با بلوک پرینتر سه بعدی در اتصال است.(مثل هات اند پرینتر های بامبولب)

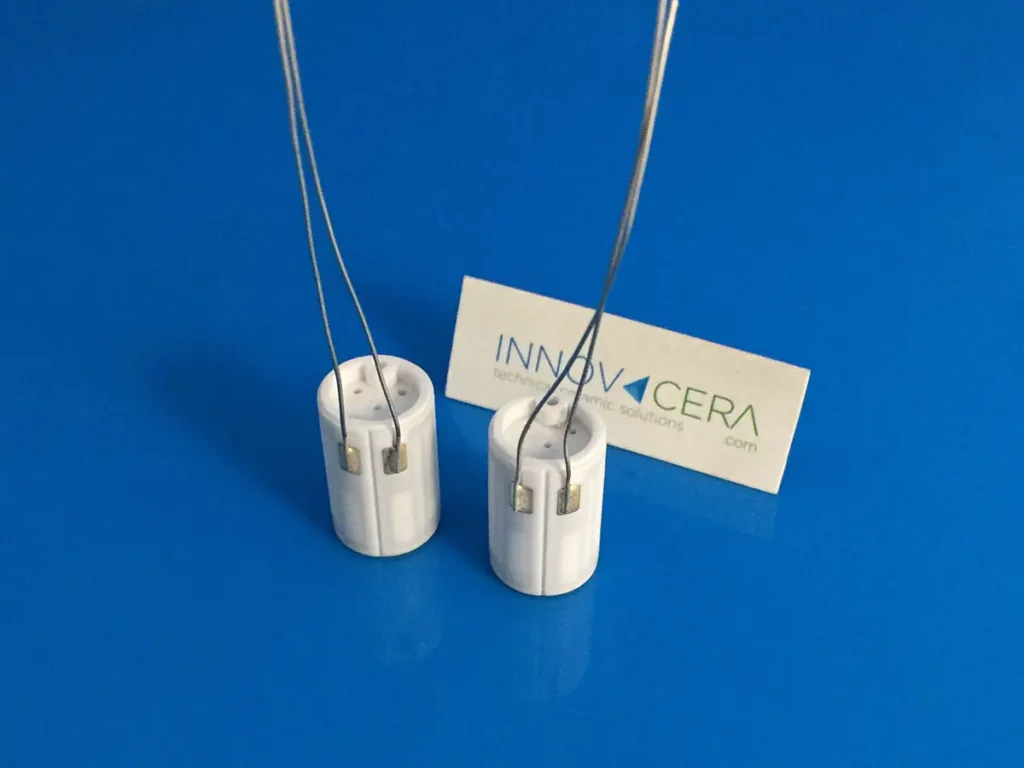

هیتر سرامیکی گرد
MCH Heater یا همون هیتر سرامیکی به صورت 360 درجه بلوک یا پیچ سوراخ دار پوشش میده که باعث شده تبادل دمایی یک دست و بهتری داشته باشه.
مقایسه هیتر سرامیکی تخت و گرد
به عکس بالا دقت کنید سمت راست هیتر سرامیکی گرد به طور کامل بلوک رو در برگرفته و دمای یک دست تری برای ذوب فیلامنت به وجود میاره و راندمان بیشتری داره . عکس سمت چپ هیتر سرامیکی تخت هستش که فقط یک جهت بلوک رو پوشش داده و راندمان نسبت به مدل گرد مقداری کمتره داره(البته بلوک به صورت یکنواخت حرارت رو انتقال میده)
مزایا هیتر سرامیکی
- حدود 40 ثانیه به دمای مورد نظر میرسه(سریع)
- راندمان بالایی داره
- جسته کوچیکی داره که باعث شده بخش هات اند بهینه بشه
- برای راه اندازی تجهیزات زیادی نمیخواد
معایب هیتر سرامیکی
- در برابر ضربه بسیار شکشنده است

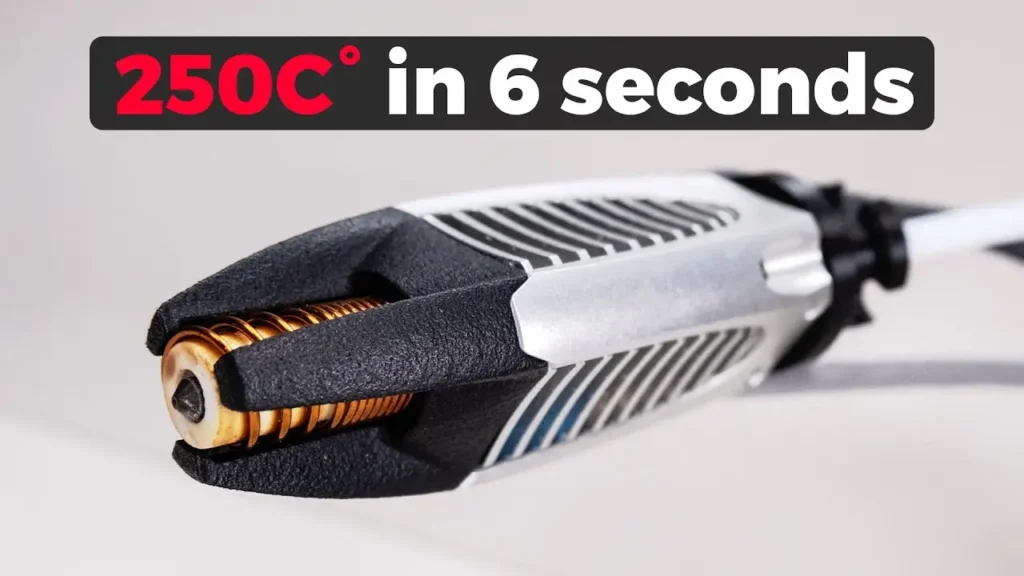

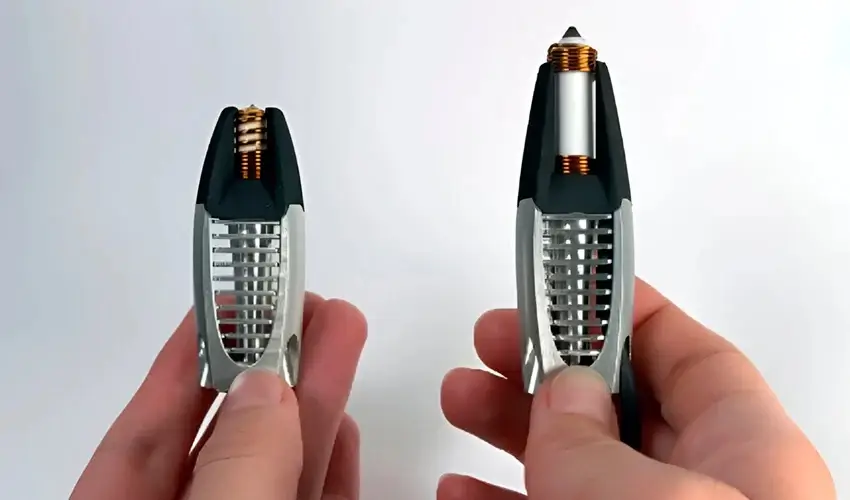

هیتر القایی پرینتر سه بعدی
اصل عملکرد هیتر القایی فرکانس بالا بر پایه القای میدان مغناطیسی در یک کویل مسی(سیم پیچ منعطف) و نفوذ این میدان در قطعات فلزی قرار دارد. با عبور جریان متناوب با فرکانس بالا از کویل، یک میدان مغناطیسی متغییر تولید میشود که در قطعه فلزی جریانهای گردابی ایجاد میکند.
این جریانها به علت مقاومت داخلی فلز به گرما تبدیل شده و قطعه به سرعت گرم میشود. این فرآیند، بدون تماس مستقیم، بسیار سریع، دقیق، یکنواخت و ایمن بوده و مناسب طیف گستردهای از کاربردهای صنعتی مانند سخت کاری فلزات است.
مزایا هیتر القایی
- خیلی سریع داغ میشه حدود 6 ثانیه
- مناسب برای سیستم تولز چنج(چند هد اسکترودر)
معایب هیتر القایی
- برای راه اندازی نیاز به برد های الکترونیکی مخصوص هست
- قیمت بالا
