قسمت دهم آموزش نرم افزار اسلایسر Cura این قسمت راجب ریترکشن در پرینتر سه بعدی و نحوه تنظیم اون هستش
قسمت اول نرم افزار Cura رو نصب کردیم قسمت دوم پرینتر سه بعدی رو به نرم افزار تعریف کردیم قسمت سوم فعال کردن گزینه های مورد نیاز قسمت چهارم ارتفاع لایه یا دقت چاپ قسمت پنجم ضخامت پوسته یا دیواره یا Wall thickness قسمت ششم ضخامت کف و سقف مدل (Top/Bottom Thickness) قسمت هفتم چگالی داخلی یا Infill قسمت هشتم تنظیم دما در Cura قسمت نهم سرعت پرینتر سه بعدی برای مشاهده هر قسمت از آموزش نرم افزار Cura روی هایلایت اون بخش کلیک کنید تا به اون مطلب آموزش منتقل بشین

ریترکشن در پرینتر سه بعدی چیست؟

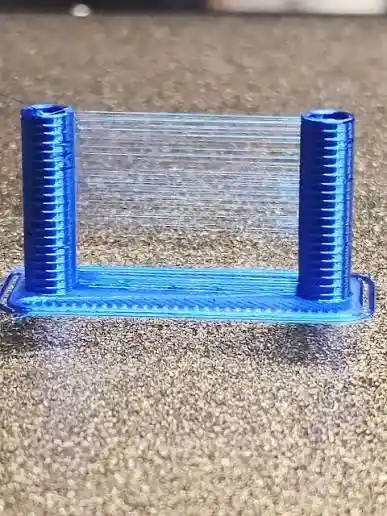

مواد اولیه داخل هات اند ذوب شده و به صورت سیال هست جاذبه اون رو به سمت پایین میکشه و باعث خالی شدن مواد در جای نادرست میشه در واقع stringing به معنی رشته های مواد هست که به صورت مویی روی سطح یا بین مدل ها به وجود میان و باعث بی کیفت چاپ شدن مدل سه بعدی میشن(عکس بالا سمت چپ).
در مقابل با فعال کردن ریترکشن در پرینتر سه بعدی بعد از لایه گذاری تو هر قسمت فیلامنت به عقب کشیده میشه که باعث ایجاد مکش در مسیر فیلامنت میشه ، مکش به وجود آمده تو مسیر ذوب از نشت کردن مواد ذوب شده از نوک نازل جلوگیری میکنه

ریترکشن در پرینتر سه بعدی چه تاثیری داره

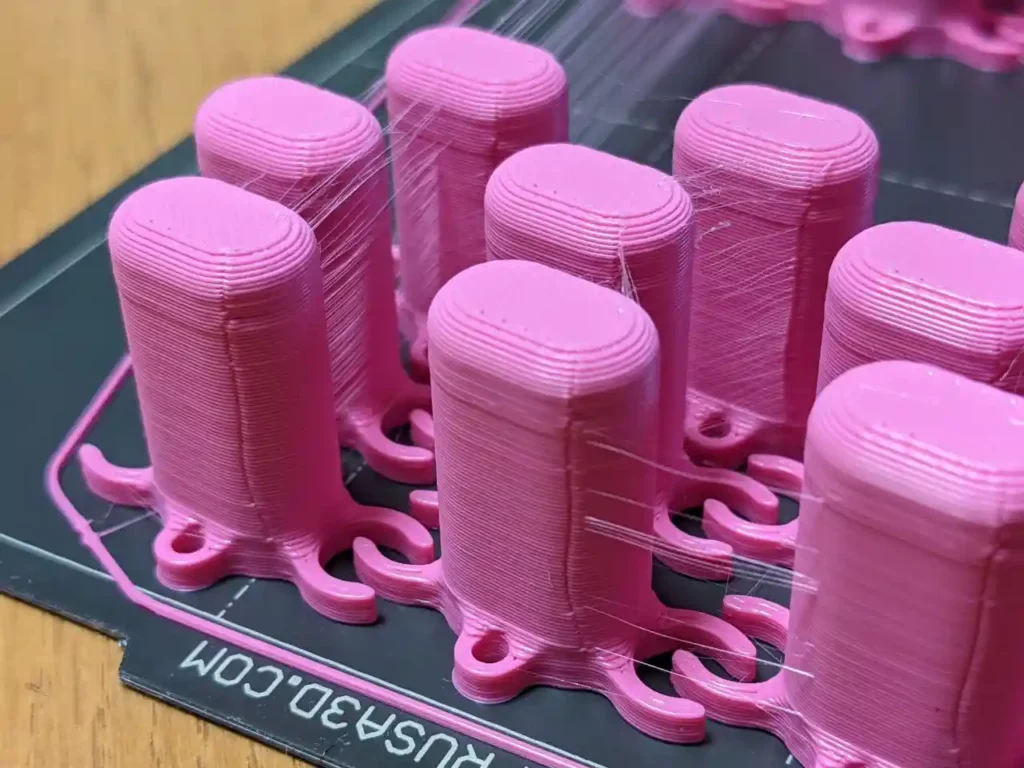

به عکس بالا نگاه کنید بین قطعاتی که چاپ شده رشته هایی به وجود آمده که به دلیل درست تنظیم نشدن ریترکشن به وجود امده البته با فندک یا سشوار صنعتی میشه مقداری حرارت داد تا این رشته ها از بین برن ولی چه بهتر که ریترکشن درست تنظیم بشه تا این رشته به کلی از بین برن و مدل ها با کیفیت و دقیق چاپ بشن.

تاثرات ثانویه ریترکشن

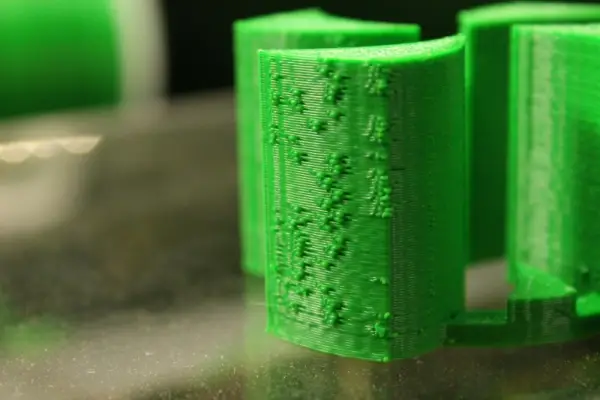

به غیر از به وجود امدن رشته ها نا خواسته تنظیم نبودن ریتکشن باعث به وجود آمدن نقطه هایی برجسته روی سطح مدل سه بعدی میشه که شدیدا کیفیت سطح رو پایین میاره (عکس پایین)

ریترکشن در پرینتر سه بعدی چطور در Cura تنظیم میشه

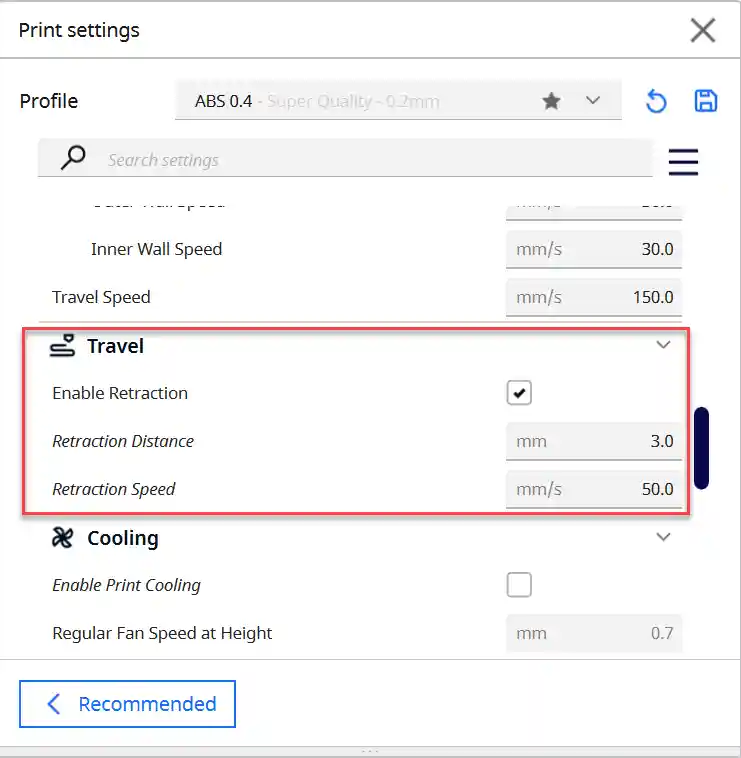

روی بخش تنظیمات کلیک کنید که با فلش قرمز تو عکس بالا نشون داده شده تا صفحه Print Settings باز بشه

تو بخش Travel میشه تنظیمات ریترکشن رو انجام داد.اگه هر کدوم از این گزینه ها داخل نرم افزار تون نبود میتونید طبق این آموزش گزینه مورد نظر رو فعال کنید.

• Enable Retraction : فعال کردن ریترکشن
• Retraction Distance : اندازه پس کشیدن
• Retraction Speed : سرعت پس کشیدن

نکته:برای فعال شدن ریترکشن تیک Enable Retraction رو حتما باید فعال کنید که با مقدار دادن به Retraction Distance و Retraction Speed بتونید تنظیم رو انجام بدین.
دلیل این که این بخش به اسم Travel نام گذاری شده چون بیشترین حالتی که ریترکشن به وجود میاد زمانی هست که اکسترودر هیچ تزریقی انجام نمیده و فقط داره تو صفحه جا به جا میشه

کلام آخر

حالا که با مفهوم ریترکشن آشنا شدین و دونستین چطور فعال کنید براتون چندتا مثال با فیلامنت های مختلف میزنم .

ریترکشن فیلامت PLA

• Retraction Distance :3-5 mm
• Retraction Speed :50 mm/s

ریترکشن فیلامت ABS

• Retraction Distance :4-5 mm
• Retraction Speed :50 mm/s

ریترکشن فیلامت PETG

• Retraction Distance :3 mm
• Retraction Speed :50 mm/s

ریترکشن فیلامت TPU

• Retraction Distance :2 mm
• Retraction Speed :50 mm/s
