قسمت هفتم از آموزش نرم افزار Cura چگالی داخلی یا Infill تو هر بخش یکی از مهم ترین قسمت های نرم افزار Cura رو بررسی کردیم که نرم افزار Cura رو به صورت کامل یاد بگیرین.
تو قسمت اول نرم افزار Cura رو نصب کردیم قسمت دوم پرینتر سه بعدی رو به نرم افزار تعریف کردیم قسمت سوم فعال کردن گزینه های مورد نیاز قسمت چهارم ارتفاع لایه یا دقت چاپ قسمت پنجم ضخامت پوسته یا دیواره یا Wall thickness قسمت ششم ضخامت کف و سقف مدل (Top/Bottom Thickness)
اگه از این قسمت به شروع به خواندن کردین و با مفاهیم قسمت های قبلی آشنا نیستین روی هر کدوم از های لایت ها کلیک کنید به اون قسمت انتقال پیدا میکنید.
خوب حالا به قسمت هفتم از آموزش نرم افزار Cura میرسیم تو این بخش قراره راجب چگالی داخلی مدل های سه بعدی توضیح بدیم تاثیرش تو استحکام مدل ، مدت زمان چاپ و انواع الگو هاش رو بررسی کنیم.

چگالی داخلی یا Infill چیست ؟

راجب دیواره ها یا پوسته (Wall Thickness) و کف و سقف مدل (Bottom Top Thickness) کامل توضیح دادیم که تو پایین پاراگرف بعدی لینک شو قرار میدم.

به جز دیواره ، سقف و کف مدل که قسمت های پوسته تشکیل میدن(اون قسمت از مدل که روی سطح هست و میبینیم) قسمت داخلی یا گوشته رو در واقع چگالی داخلی یا حجم داخلی تشکیل میده فارغ از این که مدل سه بعدی به صورت سالید و تو پر طراحی میشه برای پرینت سه بعدی مدل ها بین صفر تا صد درصد بسته به نیاز تو پر چاپ میشن . حجم های پرینت سه بعدی به صورت شبکه شبکه با الگو های مختلف چاپ میشن هر کدوم از این الگو ها یا پترن ها معایب و مزایایی دارن و تو استحکام مدل های چاپ شده تاثیر مستقیم میزارن

هر چقدر تعداد یا ضخامت دیواره ها یا کف یا سقف مدل زیاد باشه تا وقتی حجم داخلی قابل قبولی نداشته باشه استحکام کافی نداره و در مقابل ضربه یا فشار آسیب میبینه پس نتیجه میگیریم یه رابطه میون چگالی داخلی یا Infill و قسمت های بیرونی مدل سه بعدی از بابت استحکام هست .

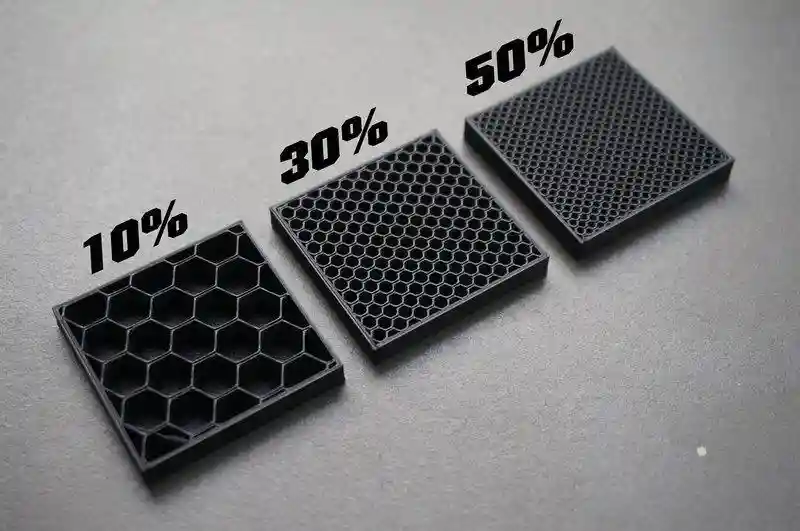

در صورت افزایش درصد چگالی داخلی میزان مواد مصرفی و تایم چاپ افزایش پیدا میکنه

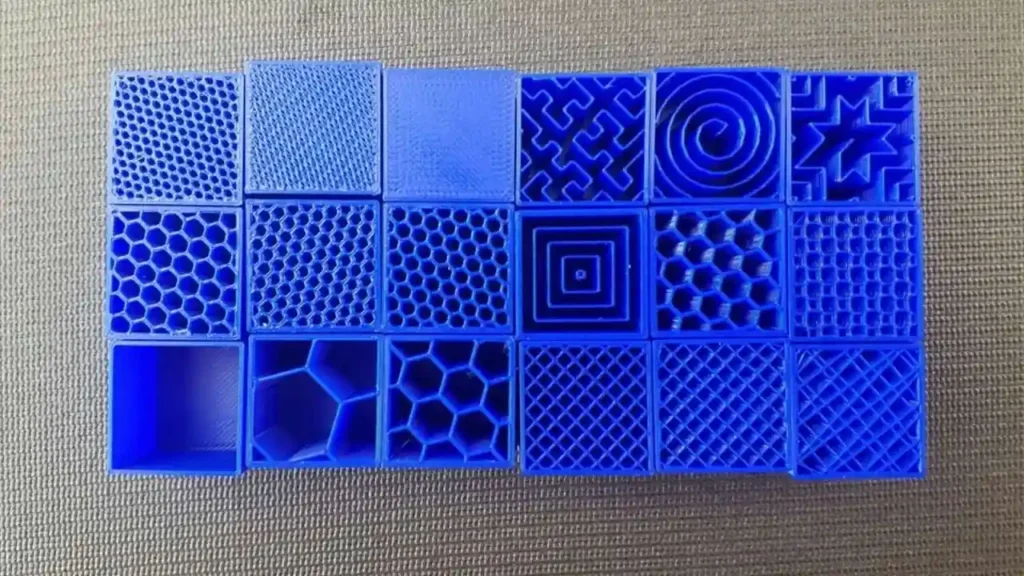

انواع الگو یا پترن چگالی داخلی یا Infill

به عکس بالا توجه کنیدمیتونید انواع الگو های مختلف که برای حجم داخلی میشه استفاده کرد مشاهده کنید هر کدوم شکل هندسی خاصی داره که باعث استحکام از همه طرف یا فقط در یک جهت میشه . حتی بعضی از الگو ها تو میزان مواد مصرفی و سرعت چاپ تاثیر میزان و میتونید نسبت به نیاز ازشون استفاده کنید.

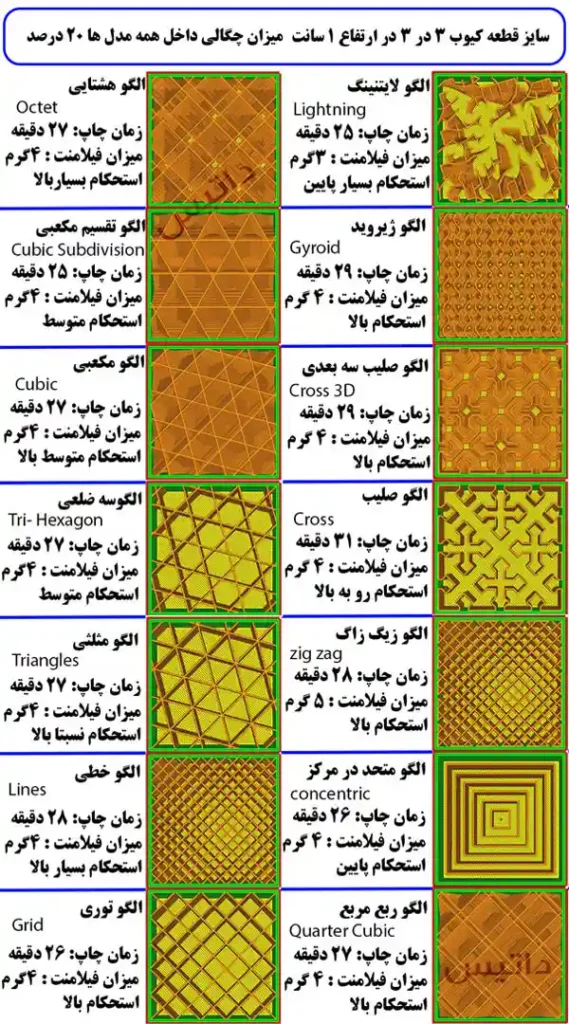

برای درک بهتر از مدت زمان چاپ روی یک قطعه مشخص جدولی آماده کردم که میتونید تو خط پایین مشاهده کنید

مثال ها با یک حجم مشخص که مکعب 3x3x1 سانت بوده و چگالی داخلی روی 20 درصد تو هر بخش مدت زمان چاپ میزان مصرف فیلامنت اسم الگو و استحکام کم یا زیادش مشخص شده

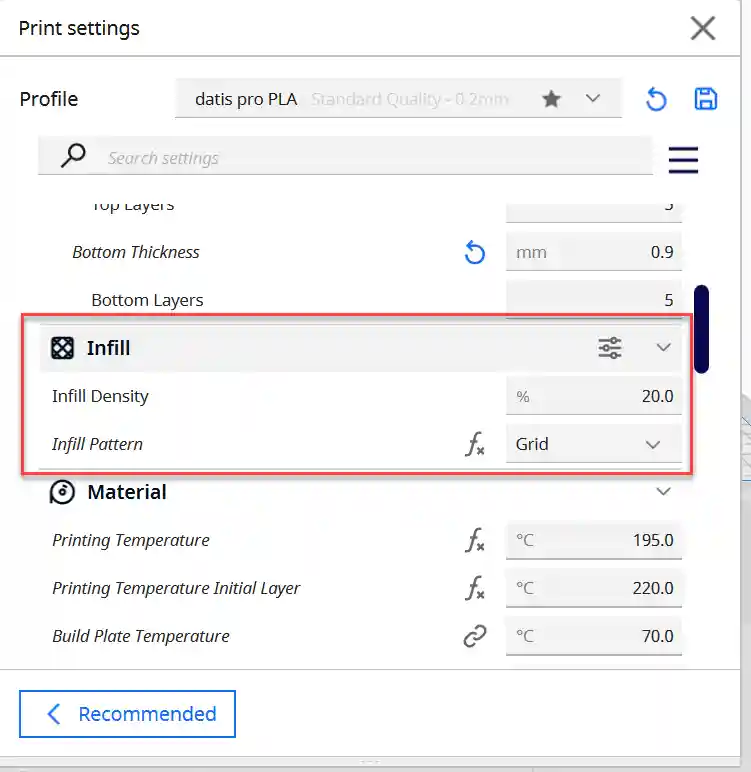

چطور چگالی داخلی رو داخل نرم افزار Cura تنظیم کنیم

روی بخش تنظیمات که با فلش قرمز تو عکس بالا نشون داده کلیک کنید

تو این بخش میشه این تنظیمات رو لحاظ کرد

• Infill Density : چگالی داخلی که بین صفر تا صد درصد تنظیم میشه
• Infill Pattern : انتخاب نوع الگو که تو جدول بالا نمایش داده بودیم

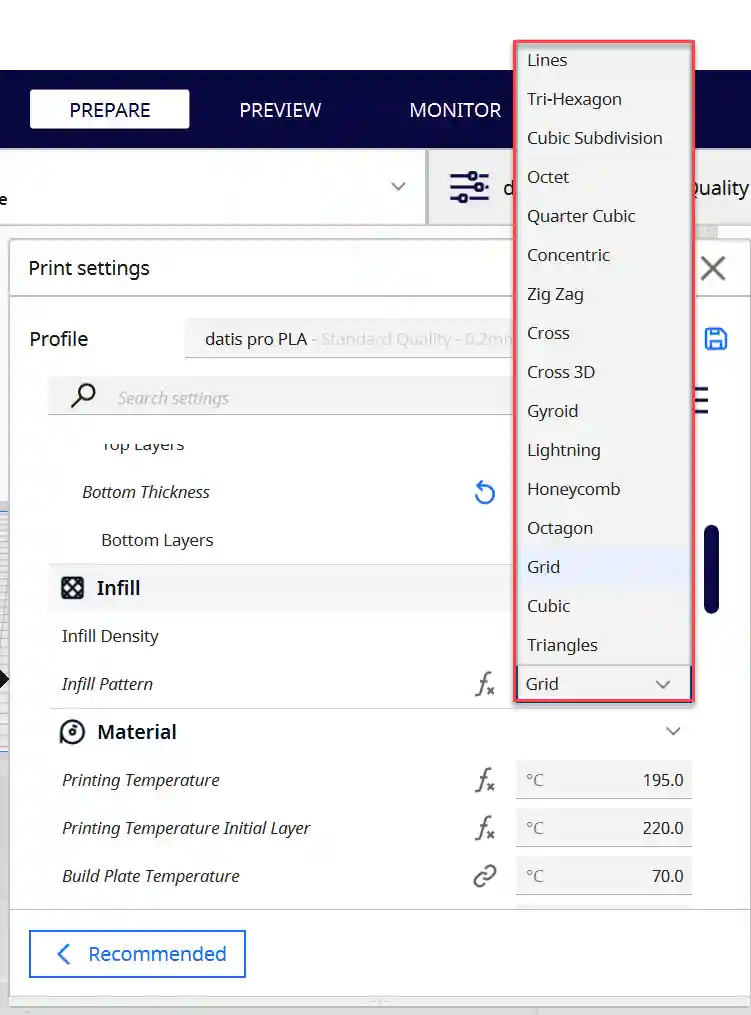

وقتی رو بخش Infill Pattern کلیک کنید لیست الگو هایی که میشه انتخاب کرد باز میشه و با زدن گزینه اسلایس اون الگو برای حجم داخلی انتخاب میشه و از داخل Preview میشه تک تک لایه هاو حجم داخلی رو مشاهده کرد

جمع بندی

اگه تا اینجا این قسمت از آموزش نرم افزار Cura رو مشاهده کردین با مفهوم Infill آشنا شدین و تاثیرش رو تو مدت زمان چاپ ، میزان مواد مصرفی و استحکام قطعه رو دونستید . حالا دیگه دانش این رو دارین که مدل های سه بعدی که جی کد میگیرین بسته به نیازتون از چه تنظیماتی استفاده کنید
