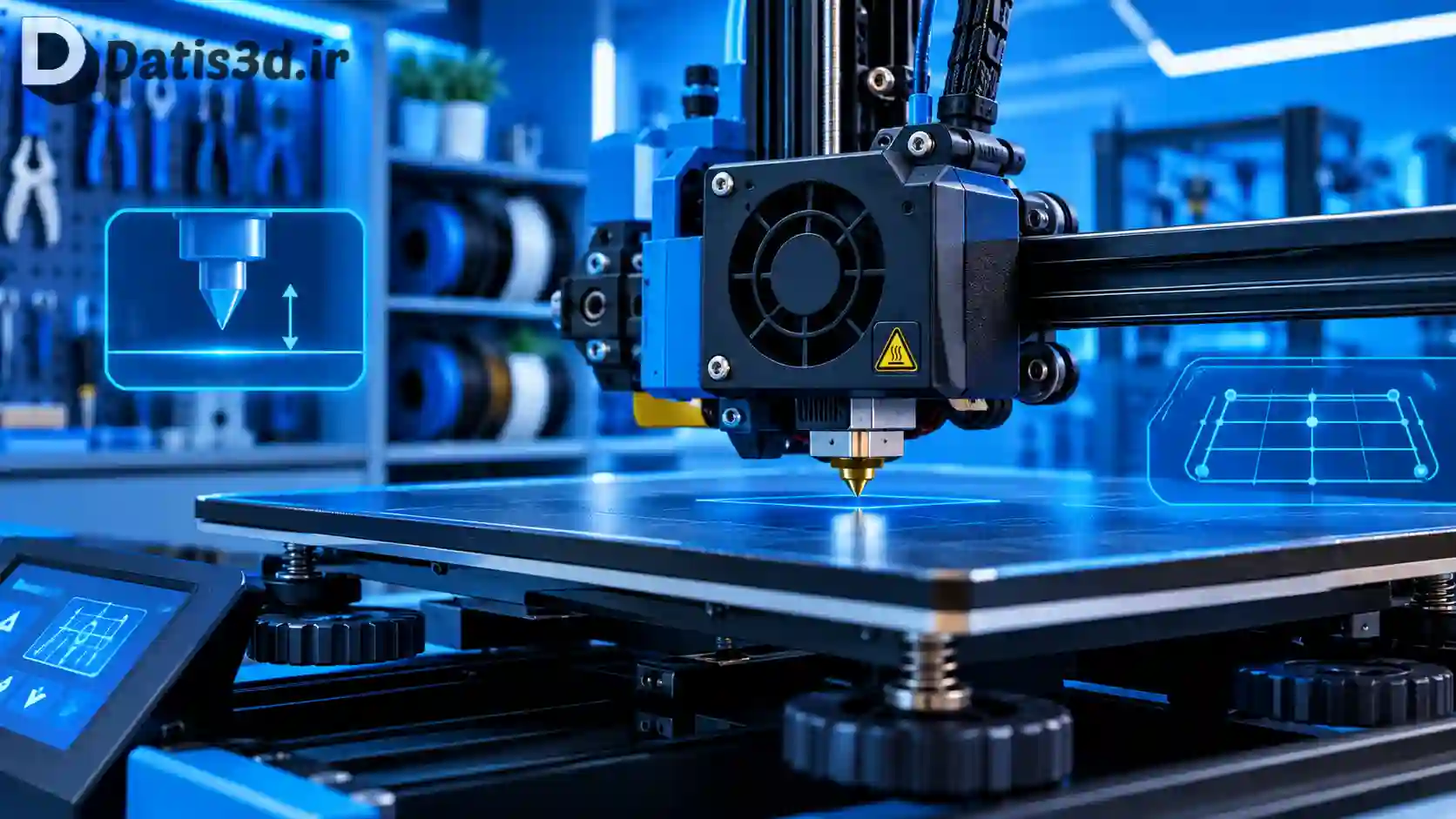

آموزش Leveling پرینتر سه بعدی
اگر در چاپ سه بعدی با مشکلاتی مانند نچسبیدن قطعه به صفحه، بلند شدن گوشه‌های مدل، جدا شدن قطعه هنگام چاپ یا خراب شدن لایه اول مواجه شده‌اید، به احتمال زیاد مشکل از Leveling یا تراز کردن صفحه چاپ است.
Leveling پرینتر سه بعدی یکی از مهم‌ترین مراحل راه‌اندازی و نگهداری پرینترهای FDM محسوب میشود. کیفیت لایه اول به طور مستقیم روی کیفیت نهایی قطعه، استحکام چاپ و درصد موفقیت پروژه تأثیر می‌گذارد. به همین دلیل یادگیری صحیح لولینگ یکی از مهارت‌های ضروری برای هر کاربر پرینتر سه بعدی است.

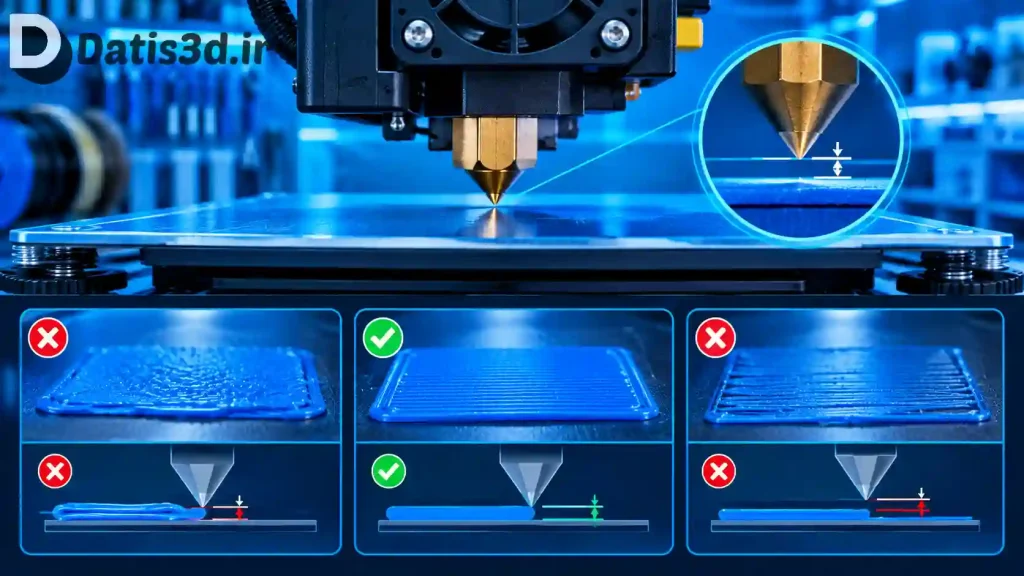

Leveling پرینتر سه بعدی چیست؟
Leveling یا تراز کردن صفحه چاپ به فرآیندی گفته میشود که در آن فاصله نازل تا صفحه ساخت در تمام نقاط صفحه یکسان تنظیم میشود.
در واقع هدف از لولینگ این نیست که صفحه نسبت به زمین کاملاً تراز باشد؛ بلکه باید صفحه چاپ نسبت به مسیر حرکت نازل کاملاً موازی باشد تا لایه اول در تمام قسمت‌های صفحه با ضخامت یکسان چاپ شود.
چرا Leveling اهمیت دارد؟
- افزایش چسبندگی قطعه به صفحه
- جلوگیری از Warp شدن قطعه
- کاهش شکست چاپ
- افزایش کیفیت لایه اول
- جلوگیری از برخورد نازل با صفحه
- کاهش مصرف فیلامنت و زمان

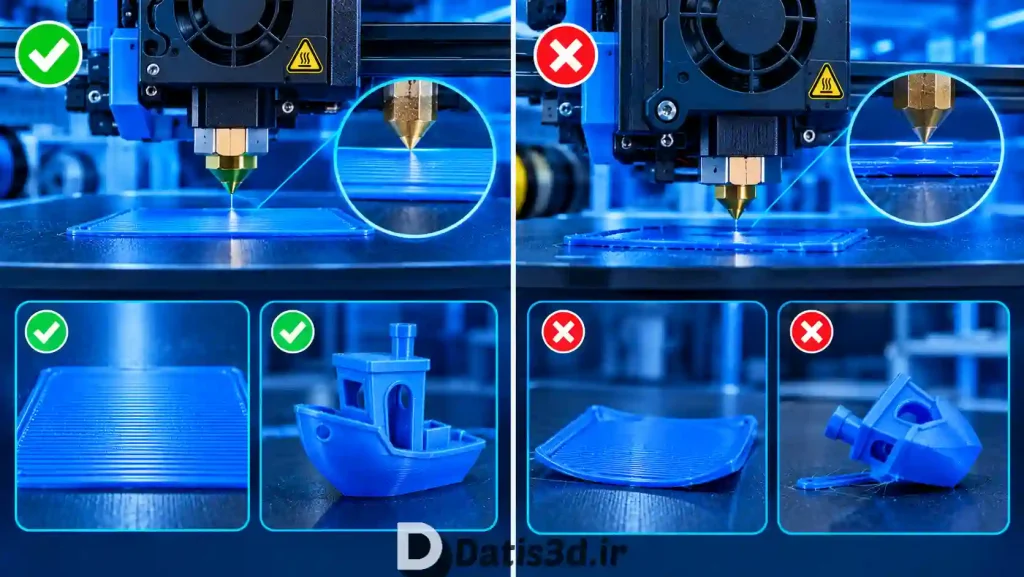

نشانه‌های بهم خوردن Leveling پرینتر سه بعدی
اگر هر یک از موارد زیر را مشاهده می‌کنید زمان Leveling مجدد فرا رسیده است:
نازل بیش از حد به صفحه نزدیک است
- خروج سخت فیلامنت
- ایجاد خط‌های خراش روی صفحه
- پهن شدن بیش از حد لایه اول
- صدای برخورد نازل با صفحه
نازل بیش از حد از صفحه فاصله دارد
- نچسبیدن لایه اول
- جدا شدن خطوط چاپ از یکدیگر
- جمع شدن فیلامنت دور نازل
- بلند شدن گوشه‌های مدل
تنها بخشی از صفحه مشکل دارد
- یک سمت چاپ خوب است و سمت دیگر خراب
- ضخامت لایه اول در نقاط مختلف متفاوت است
چه زمانی باید Leveling انجام شود؟
قبل از اولین چاپ
هر پرینتر سه بعدی جدید قبل از استفاده باید لول شود.
بعد از جابجایی دستگاه
جابجایی می‌تواند باعث تغییر موقعیت صفحه چاپ شود.
پس از تعویض نازل
ارتفاع نازل جدید ممکن است با قبلی متفاوت باشد.
بعد از سرویس دستگاه
باز و بسته کردن قطعات مکانیکی می‌تواند تنظیمات را تغییر دهد.
زمانی که کیفیت لایه اول افت می‌کند
هرگونه تغییر در کیفیت لایه اول معمولاً نشان‌دهنده نیاز به Leveling مجدد است.

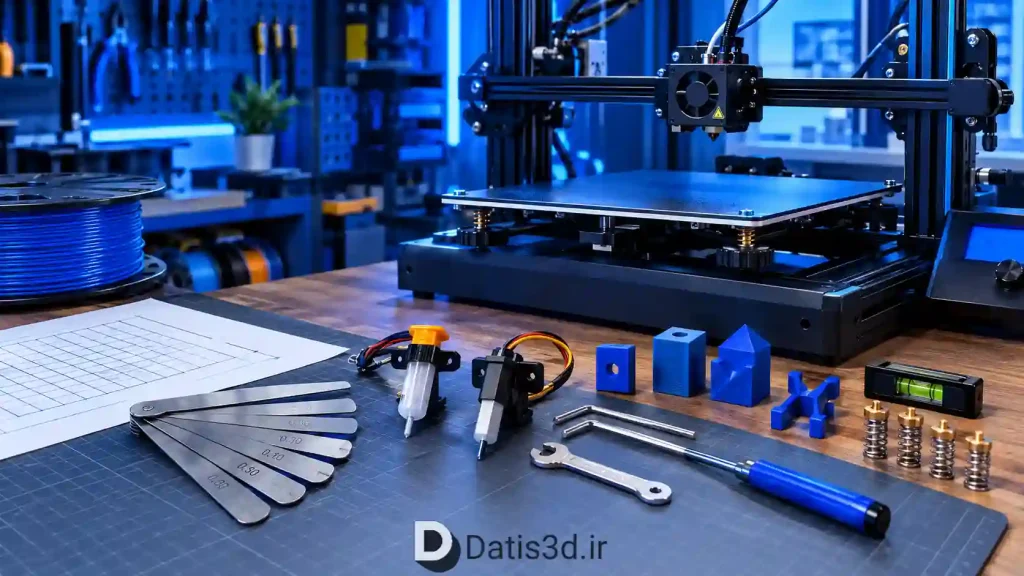

ابزارهای مورد نیاز برای Leveling
روش کاغذ
متداول‌ترین روش استفاده از یک برگ کاغذ معمولی است.
فیلر گیج
دقت بالاتری نسبت به کاغذ دارد و برای کاربران حرفه‌ای مناسب‌تر است.
سنسور Auto Bed Leveling
مانند:
- BLTouch
- CR Touch
- Inductive Sensor
- Strain Gauge

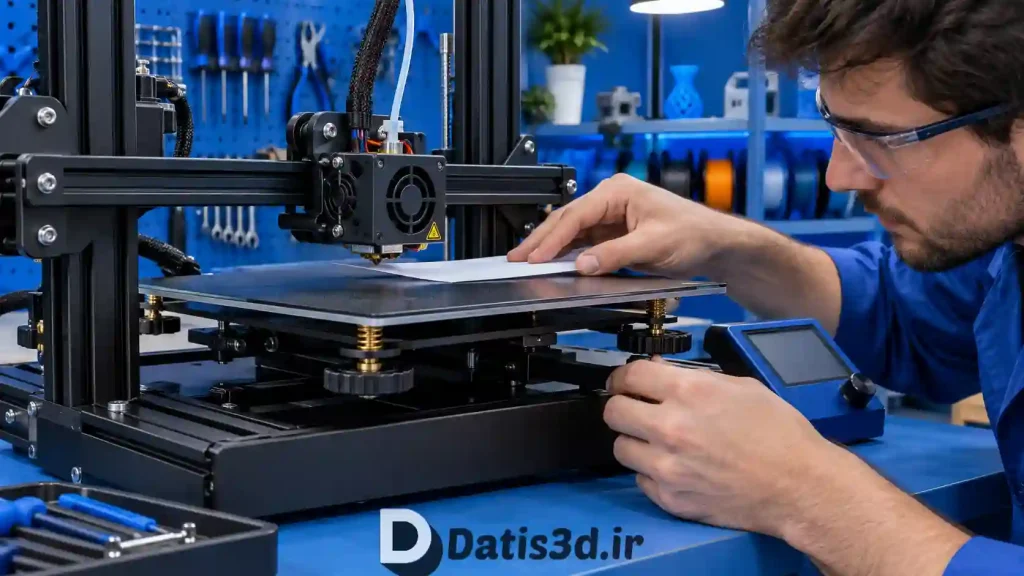

آموزش مرحله به مرحله Leveling دستی پرینتر سه بعدی
مرحله اول: گرم کردن دستگاه
قبل از شروع:
- نازل را تا دمای چاپ گرم کنید.
- صفحه را نیز به دمای کاری برسانید.
این کار باعث جبران انبساط حرارتی قطعات میشود.
مرحله دوم: Home کردن محورها
از منوی دستگاه گزینه Auto Home را اجرا کنید تا هد در موقعیت مرجع قرار گیرد.
مرحله سوم: غیرفعال کردن استپر موتور
گزینه Disable Steppers را انتخاب کنید تا بتوانید هد را به صورت دستی جابجا کنید.
مرحله چهارم: تنظیم گوشه اول
هد را به گوشه اول منتقل کنید.
یک برگه کاغذ بین نازل و صفحه قرار دهید.
پیچ تنظیم زیر صفحه را بچرخانید تا کاغذ با کمی اصطکاک حرکت کند.
مرحله پنجم: تنظیم سایر گوشه‌ها
همین فرآیند را برای:
- گوشه جلو راست
- گوشه عقب راست
- گوشه عقب چپ
انجام دهید.
مرحله ششم: بررسی مرکز صفحه
هد را به مرکز صفحه منتقل کنید.
در صورت مشاهده اختلاف زیاد احتمال خم شدن صفحه وجود دارد.
مرحله هفتم: تکرار فرآیند
معمولاً لازم است 2 تا 3 بار تمام نقاط را مجدداً بررسی کنید تا بهترین نتیجه حاصل شود.
مرجع پرینتر سه بعدی FDM در ایران داتیس 3D

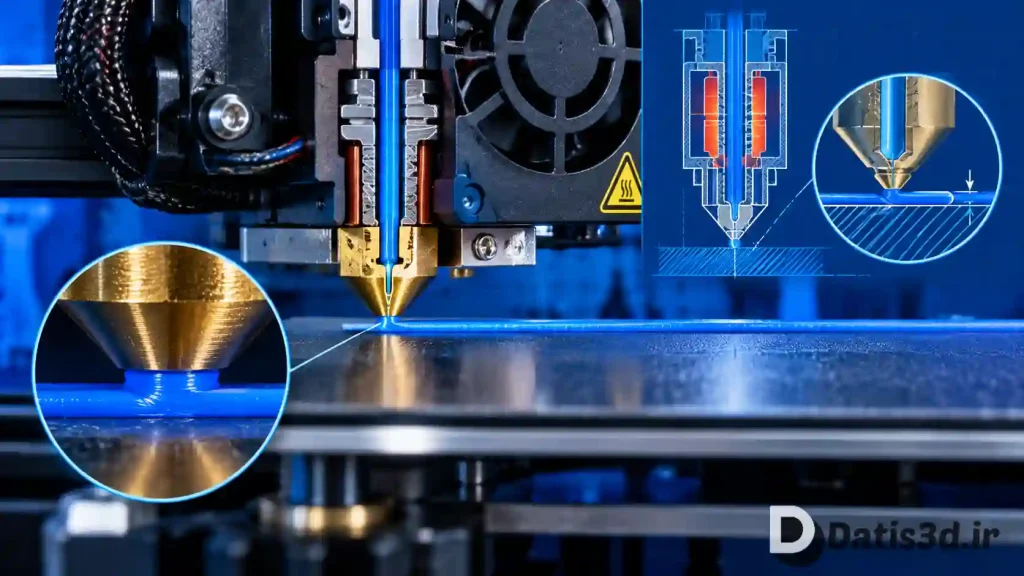

تنظیم Z Offset چیست؟
بسیاری از کاربران Z Offset را با Leveling اشتباه می‌گیرند. تنظیم Z Offset برای سنسور های اتوبدلولینگ استفاده میشود.
تفاوت Leveling و Z Offset
Leveling:
تنظیم موازی بودن صفحه با حرکت نازل
Z Offset:
تنظیم فاصله واقعی نازل تا صفحه
حتی اگر صفحه کاملاً Level باشد، Z Offset اشتباه می‌تواند باعث خراب شدن لایه اول شود.
بهترین Z Offset
زمانی که:
- خطوط چاپ به هم متصل باشند.
- بین خطوط فاصله نباشد.
- فیلامنت بیش از حد له نشده باشد.

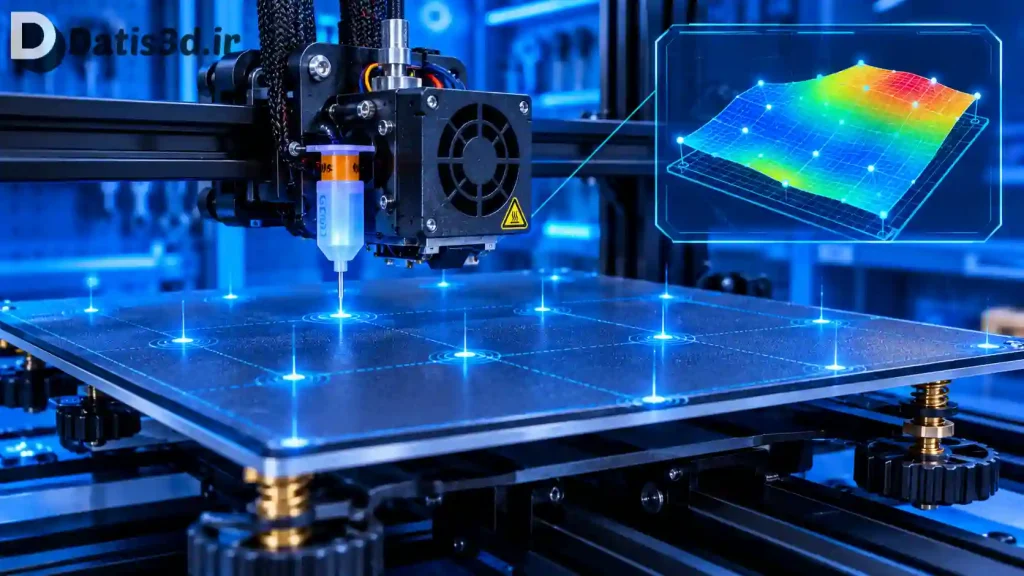

Auto Bed Leveling چگونه کار می‌کند؟
پرینترهای که از سنسورهای اندازه‌گیری ارتفاع استفاده می‌کنند. این سنسورها چندین نقطه از صفحه را اندازه‌گیری کرده و یک نقشه ارتفاعی (Mesh) ایجاد می‌کنند.فریمور هنگام چاپ بر اساس این نقشه ارتفاع نازل را اصلاح می‌کند.
آیا Auto Leveling نیاز به تنظیم دارد؟
بله.
حتی پرینترهای مجهز به BLTouch نیز باید ابتدا تقریباً به صورت دستی Level شوند و اندازه Z Offset رو تنظیم کرد. سپس سنسور اصلاحات نهایی را انجام دهد.
در آموزش Leveling پرینتر سه بعدی می خوانیم.

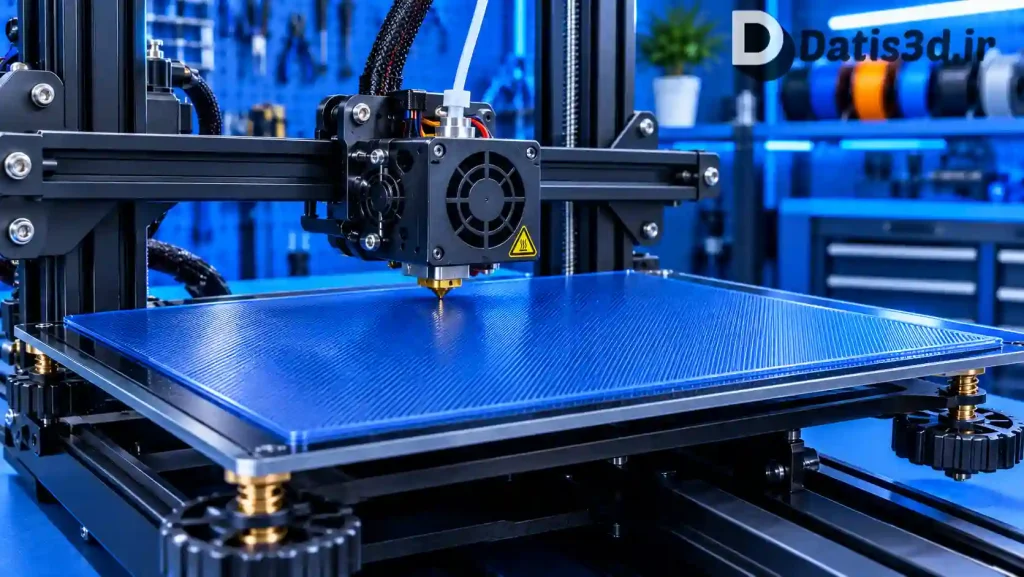

تست نهایی آموزش Leveling پرینتر سه بعدی
چاپ First Layer Test
بهترین روش بررسی نتیجه:
چاپ یک فایل تست لایه اول روی کل صفحه است.
حالت ایده‌آل
- خطوط به هم چسبیده‌اند.
- سطح کاملاً صاف است.
- هیچ شکاف یا برجستگی دیده نمی‌شود.
نازل خیلی بالا
- خطوط گرد هستند.
- بین خطوط فاصله وجود دارد.
نازل خیلی پایین
- سطح موج‌دار است.
- فیلامنت بیش از حد له شده است.
رایج‌ترین مشکلات Leveling
صفحه همیشه از تنظیم خارج میشود
ممکن است:
- فنرهای زیر صفحه ضعیف شده باشند.
- پیچ‌ها شل باشند.
- صفحه تاب برداشته باشد.
مرکز صفحه با گوشه‌ها تفاوت دارد
احتمالاً صفحه ساخت دچار خمیدگی شده است.
بعد از Auto Level هنوز مشکل دارم
موارد زیر را بررسی کنید:
- Z Offset
- تمیزی صفحه
- دمای صفحه
- کیفیت فیلامنت

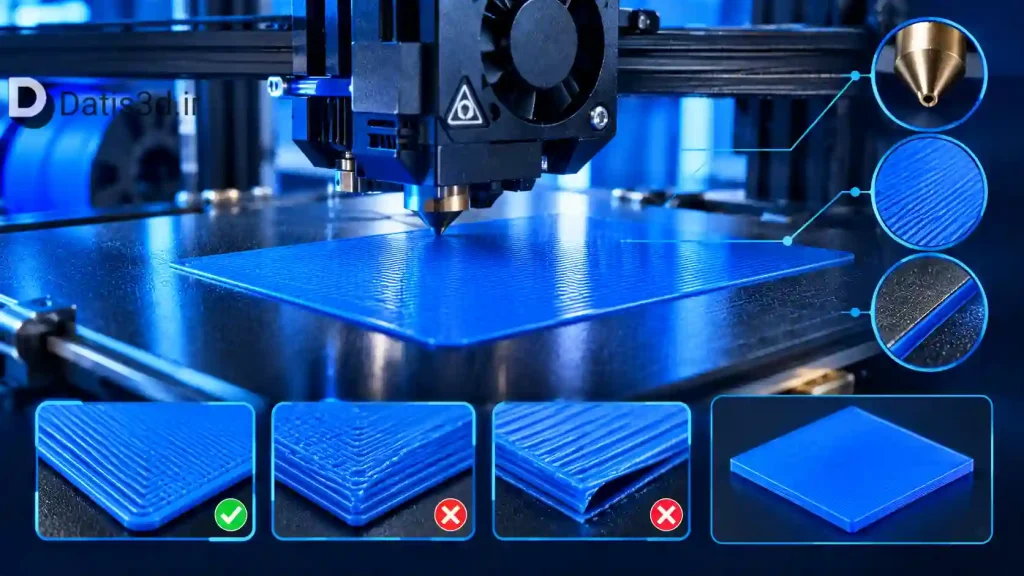

نکات حرفه‌ای برای بهترین لایه اول
صفحه را همیشه تمیز نگه دارید
چربی دست باعث کاهش چسبندگی میشود.
سرعت لایه اول را کاهش دهید
سرعت 15 تا 30 میلی‌متر بر ثانیه توصیه میشود.
از Brim استفاده کنید
برای قطعات کوچک یا بلند مفید است.
بعد از هر چند چاپ Leveling را بررسی کنید
به خصوص در پرینترهایی که از فنرهای معمولی استفاده می‌کنند.
سخن آخر
Leveling یکی از مهم‌ترین مهارت‌هایی است که هر کاربر پرینتر سه بعدی باید یاد بگیرد. بخش زیادی از مشکلات چاپ سه بعدی به لایه اول مربوط میشود و در اکثر موارد با تنظیم صحیح فاصله نازل تا صفحه چاپ می‌توان از هدر رفتن زمان و فیلامنت جلوگیری کرد. چه از پرینترهای دستی استفاده کنید و چه از سیستم‌های Auto Bed Leveling، آشنایی با اصول Leveling و تنظیم صحیح Z Offset باعث میشود چاپ‌هایی با کیفیت بالاتر، چسبندگی بهتر و درصد موفقیت بسیار بیشتر داشته باشید.
سوالات متداول Leveling پرینتر سه بعدی
1. هر چند وقت یک بار باید Leveling پرینتر سه بعدی را انجام دهیم؟
اگر پرینتر جابجا نشده باشد، معمولاً هر چند هفته یک بار بررسی Leveling کافی است. البته پس از جابجایی دستگاه، تعویض نازل یا مشاهده مشکلات در لایه اول، بهتر است مجدداً صفحه چاپ را تنظیم کنید.
2. آیا پرینترهای دارای BLTouch یا Auto Bed Leveling هم به Leveling دستی نیاز دارند؟
بله. سنسورهای Auto Bed Leveling فقط خطاهای جزئی صفحه را جبران می‌کنند و برای عملکرد صحیح، ابتدا باید صفحه چاپ به صورت تقریبی و دستی تنظیم شده باشد.
3. بهترین فاصله نازل تا صفحه چاپ چقدر است؟
در بیشتر پرینترهای FDM، فاصله‌ای در حد ضخامت یک برگ کاغذ معمولی مناسب است. کاغذ باید با کمی اصطکاک بین نازل و صفحه حرکت کند.
4. از کجا بفهمیم Leveling پرینتر به درستی انجام شده است؟
اگر لایه اول به صورت یکنواخت روی صفحه بچسبد، خطوط چاپ به هم متصل باشند و هیچ فاصله یا له‌شدگی بیش از حد دیده نشود، Leveling به درستی انجام شده است.
5. تفاوت Leveling و تنظیم Z Offset چیست؟
Leveling برای موازی کردن صفحه چاپ با مسیر حرکت نازل انجام میشود، اما Z Offset فاصله دقیق نازل تا صفحه را تعیین می‌کند. برای داشتن لایه اول باکیفیت، هر دو تنظیم باید به درستی انجام شوند.
6. چرا با وجود Leveling صحیح، قطعه به صفحه چاپ نمی‌چسبد؟
عوامل دیگری مانند کثیف بودن صفحه چاپ، دمای نامناسب نازل یا بستر، تنظیم نبودن Z Offset، سرعت زیاد لایه اول یا کیفیت پایین فیلامنت نیز می‌توانند باعث کاهش چسبندگی قطعه شوند.
