Flow Rate پرینتر سه بعدی
کیفیت نهایی چاپ سه بعدی تنها به مکانیک دستگاه وابسته نیست. حتی اگر پرینتر سه بعدی شما کاملاً مونتاژ و تنظیم شده باشد، مقدار مواد خروجی از نازل می‌تواند تأثیر بسیار زیادی بر کیفیت، استحکام و دقت ابعادی قطعات داشته باشد. یکی از مهم‌ترین تنظیمات مرتبط با این موضوع، Flow Rate یا Extrusion Multiplier است.
در این مقاله به صورت کامل یاد می‌گیرید Flow Rate چیست، چگونه روی کیفیت چاپ تأثیر می‌گذارد و چگونه آن را به صورت اصولی کالیبره کنید تا بهترین نتیجه را از پرینتر سه بعدی خود بگیرید.

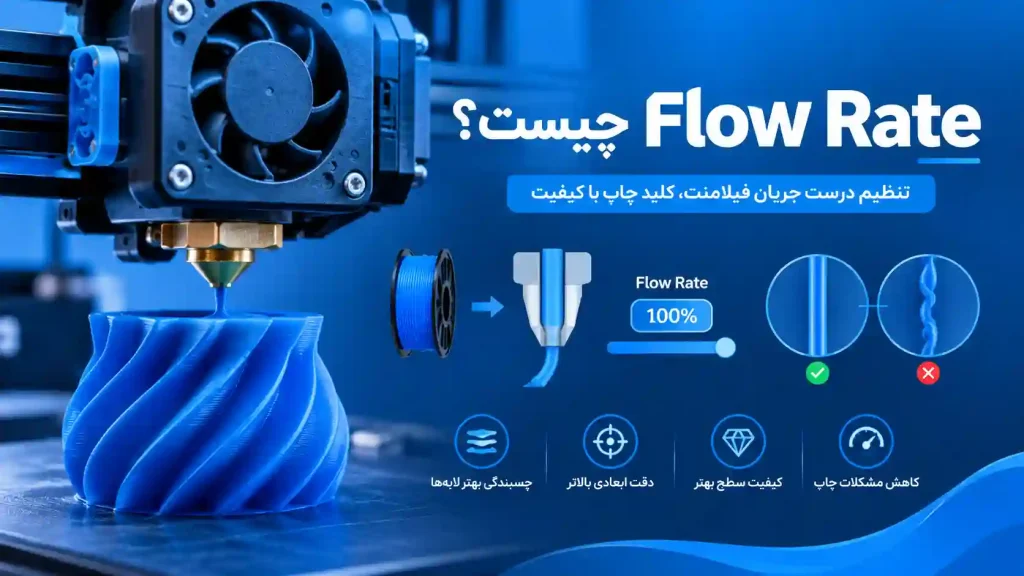

Flow Rate چیست؟
Flow Rate که در برخی نرم‌افزارها با نام Extrusion Multiplier یا Flow Ratio شناخته می‌شود، میزان مواد خروجی از نازل را کنترل می‌کند. این پارامتر مشخص می‌کند چه مقدار فیلامنت نسبت به مقدار محاسبه‌شده توسط اسلایسر از نازل خارج شود.
به عنوان مثال:
- Flow Rate = 100% یعنی مقدار استاندارد
- Flow Rate = 95% یعنی 5 درصد مواد کمتر
- Flow Rate = 105% یعنی 5 درصد مواد بیشتر
این تنظیم برای جبران تفاوت‌های واقعی فیلامنت‌ها، هات‌اندها و سیستم اکسترودر استفاده می‌شود.

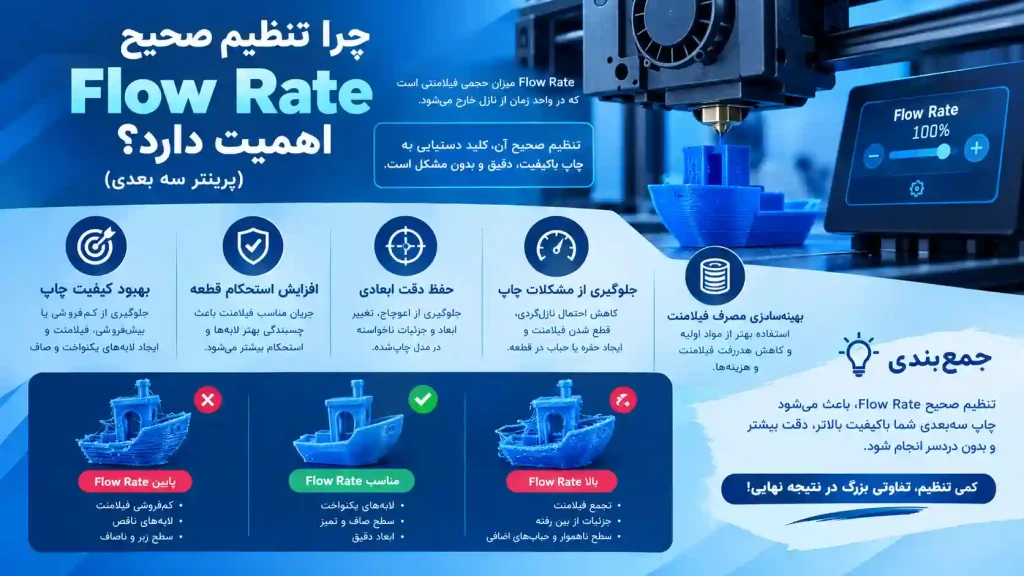

چرا تنظیم صحیح Flow Rate اهمیت دارد؟
تنظیم نادرست Flow Rate می‌تواند باعث ایجاد مشکلات متعددی در چاپ سه بعدی شود.
مشکلات ناشی از Flow Rate زیاد (Over Extrusion)
زمانی که مواد بیش از حد از نازل خارج شوند:
- سطح قطعه ناهموار می‌شود.
- خطوط چاپ روی هم انباشته می‌شوند.
- ابعاد قطعه بزرگ‌تر از مقدار طراحی شده خواهد شد.
- گوشه‌ها برآمده می‌شوند.
- نازل روی سطح چاپ کشیده می‌شود.
- احتمال Stringing افزایش پیدا می‌کند.
مشکلات ناشی از Flow Rate کم (Under Extrusion)
در صورت کم بودن Flow Rate:
- بین خطوط چاپ فاصله ایجاد می‌شود.
- لایه‌ها استحکام کافی ندارند.
- قطعه شکننده می‌شود.
- سطح فوقانی مدل دارای حفره خواهد بود.
- کیفیت ظاهری قطعه کاهش می‌یابد.
تفاوت Flow Rate و E-Step چیست؟
یکی از اشتباهات رایج کاربران، اشتباه گرفتن Flow Rate با E-Step است.
E-Step
E-Step میزان حرکت موتور اکسترودر را تنظیم می‌کند و یک تنظیم سخت‌افزاری محسوب می‌شود.
Flow Rate
Flow Rate یک تنظیم نرم‌افزاری است که برای هر فیلامنت می‌تواند متفاوت باشد.
ترتیب صحیح کالیبراسیون
- کالیبره کردن E-Step
- تنظیم دمای چاپ
- تنظیم Flow Rate
- تنظیم Pressure Advance یا Linear Advance
در صورتی که E-Step اشتباه باشد، تنظیم Flow Rate تنها مشکل را پنهان می‌کند و راه‌حل اصولی نخواهد بود.

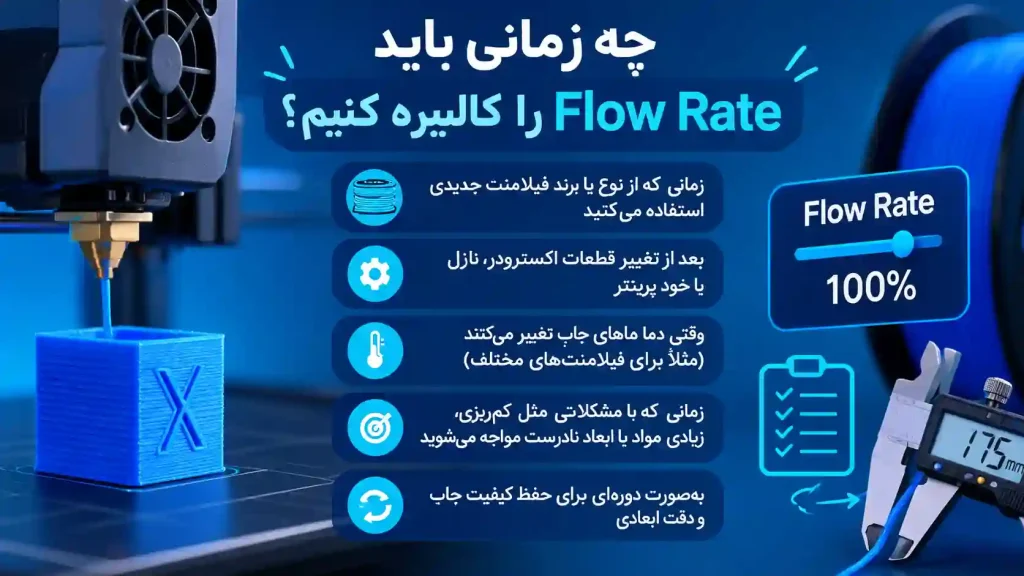

چه زمانی باید Flow Rate را کالیبره کنیم؟
موارد زیر نشان می‌دهند که زمان تنظیم Flow Rate فرا رسیده است:
- تعویض برند فیلامنت
- تعویض نوع فیلامنت
- نصب نازل جدید
- مشاهده Over Extrusion
- مشاهده Under Extrusion
- کاهش دقت ابعادی قطعات
- ضعیف شدن کیفیت سطح چاپ
داتیس 3D مرجع پرینتر سه بعدی FDM در ایران
آموزش کالیبراسیون Flow Rate در پرینتر سه بعدی
این روش یکی از دقیق‌ترین روش‌های موجود است.
مرحله اول: چاپ مکعب تست
یک مکعب توخالی با مشخصات زیر چاپ کنید:
- یک دیواره (1 Wall)
- بدون Top Layer
- بدون Bottom Layer
- Infill برابر صفر درصد
هدف این است که تنها ضخامت واقعی دیواره اندازه‌گیری شود.
مرحله دوم: اندازه‌گیری دیواره‌ها
با استفاده از کولیس دیجیتال ضخامت هر چهار دیواره را اندازه بگیرید.
برای افزایش دقت:
- از هر دیواره چند بار اندازه‌گیری کنید.
- میانگین اندازه‌ها را محاسبه کنید.
مرحله سوم: محاسبه Flow Rate جدید
فرمول استاندارد:
Flow Rate جدید = (ضخامت هدف ÷ ضخامت اندازه‌گیری شده) × Flow Rate فعلی
مثال:
- ضخامت هدف: 0.45 میلی‌متر
- ضخامت اندازه‌گیری شده: 0.49 میلی‌متر
- Flow فعلی: 100%
نتیجه:
Flow Rate جدید = (0.45 ÷ 0.49) × 100
Flow Rate جدید ≈ 92%
بنابراین باید مقدار Flow را روی 92 درصد قرار دهید.
مرحله چهارم: چاپ مجدد
پس از اعمال مقدار جدید:
- مجدداً مکعب تست را چاپ کنید.
- ضخامت را اندازه بگیرید.
- در صورت نیاز اصلاحات جزئی انجام دهید.
معمولاً پس از یک یا دو مرحله نتیجه ایده‌آل حاصل می‌شود.

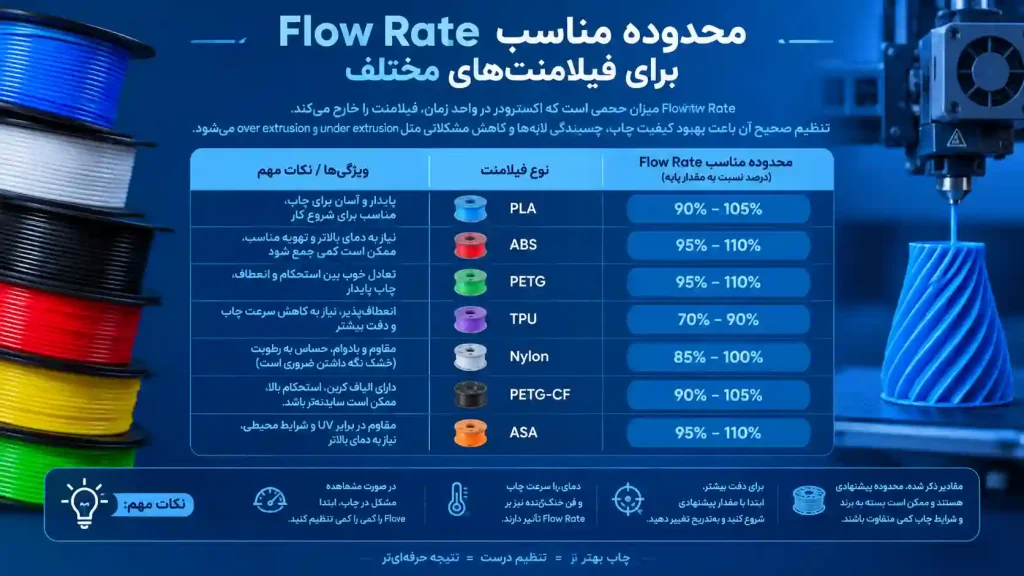

محدوده مناسب Flow Rate برای فیلامنت‌های مختلف
مقادیر زیر صرفاً نقطه شروع هستند و باید کالیبره شوند:
| نوع فیلامنت | Flow Rate تقریبی |
|---|---|
| PLA | 95% تا 100% |
| PLA+ | 95% تا 103% |
| PETG | 95% تا 100% |
| ABS | 97% تا 103% |
| TPU | 100% تا 110% |
مقدار دقیق به برند، رنگ و شرایط چاپ بستگی دارد.

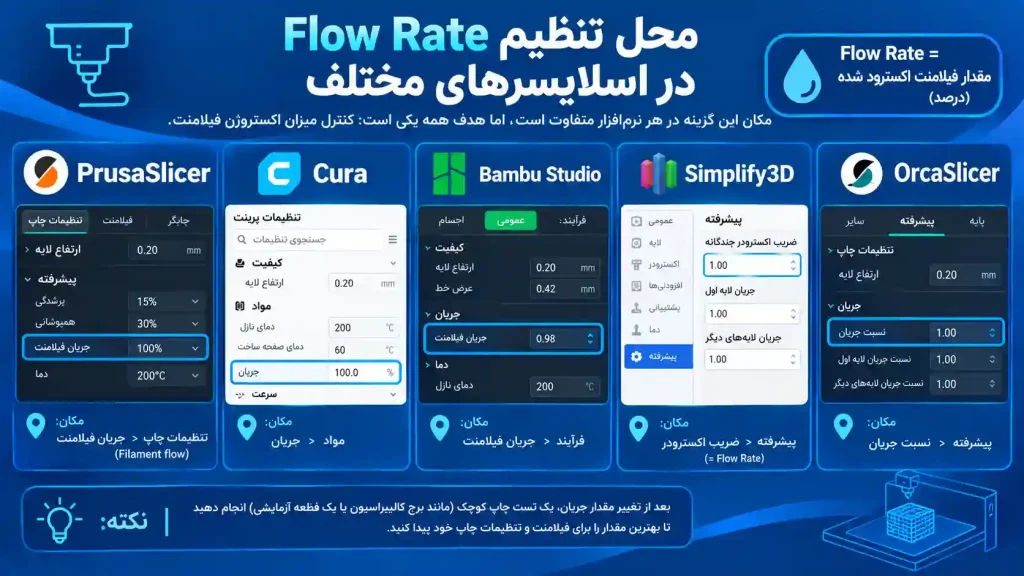

محل تنظیم Flow Rate در اسلایسرهای مختلف
Cura
Material → Flow
PrusaSlicer
Filament Settings → Extrusion Multiplier
Orca Slicer
Filament → Flow Ratio
Bambu Studio
Filament → Flow Ratio

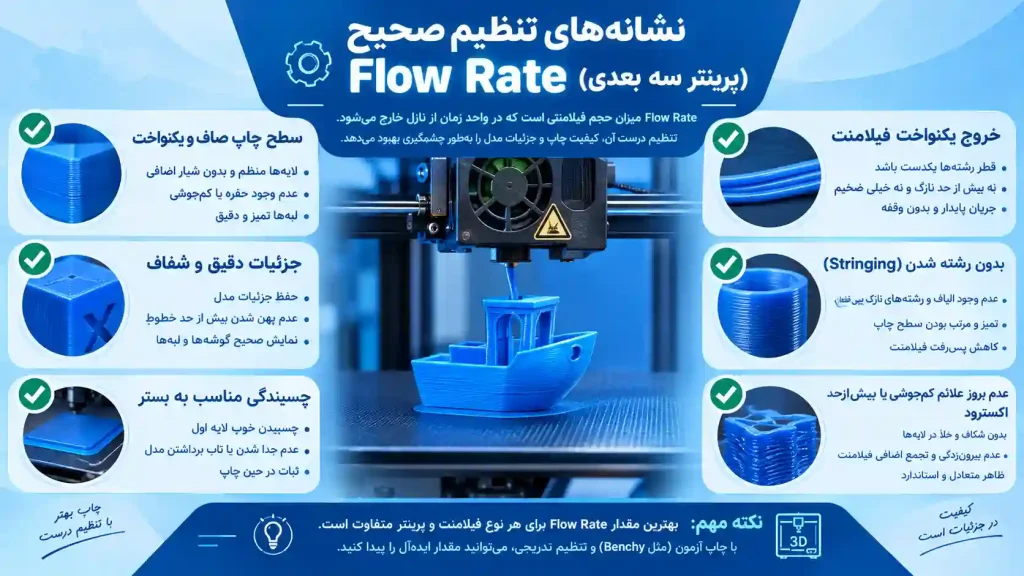

نشانه‌های تنظیم صحیح Flow Rate
اگر Flow Rate به درستی تنظیم شده باشد:
- سطح فوقانی صاف و یکنواخت است.
- دیواره‌ها ضخامت صحیح دارند.
- ابعاد قطعه دقیق هستند.
- لایه‌ها به خوبی به هم متصل می‌شوند.
- استحکام قطعه افزایش پیدا می‌کند.
- ظاهر چاپ حرفه‌ای‌تر خواهد شد.

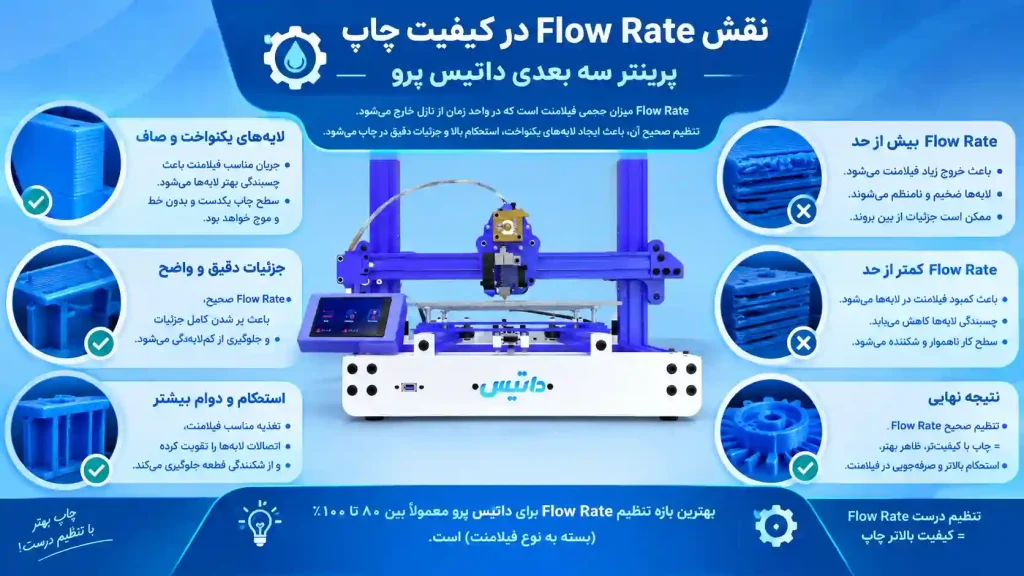

نقش Flow Rate در پرینتر سه بعدی داتیس پرو
تنظیم صحیح Flow Rate زمانی بیشترین تأثیر را نشان می‌دهد که پرینتر سه بعدی از سیستم اکستروژن دقیق و پایدار بهره ببرد. در پرینتر سه بعدی داتیس پرو، استفاده از اکسترودر Direct Drive، برد اختصاصی داتیس مبتنی بر STM32، درایورهای حرکتی دقیق و ساختار مکانیکی پایدار باعث می‌شود مقدار فیلامنت خروجی با دقت بالایی کنترل شود. این موضوع به کاربران اجازه می‌دهد تا هنگام کالیبراسیون Flow Rate، نتایج دقیق‌تر و قابل تکرارتری به دست آورند.
چرا Flow Rate در داتیس پرو اهمیت بیشتری دارد؟
در بسیاری از پرینترهای سه بعدی، نوسان در تغذیه فیلامنت یا عملکرد نامناسب اکسترودر می‌تواند باعث شود تنظیمات Flow Rate نتیجه مطلوبی نداشته باشند. اما در داتیس پرو، سیستم Direct Drive باعث کنترل بهتر فیلامنت و کاهش تأخیر در اکستروژن می‌شود. به همین دلیل تنظیم Flow Rate تأثیر مستقیمی بر کیفیت نهایی قطعه خواهد داشت.
مزایای تنظیم صحیح Flow Rate در داتیس پرو
- افزایش دقت ابعادی قطعات چاپ شده
- بهبود کیفیت سطوح خارجی مدل
- کاهش مشکلات Under Extrusion
- جلوگیری از Over Extrusion و تجمع مواد
- افزایش استحکام اتصال بین لایه‌ها
- کاهش نیاز به پرداخت و اصلاح قطعه پس از چاپ
بهترین نتیجه برای انواع فیلامنت
با تنظیم اصولی Flow Rate در داتیس پرو می‌توان بهترین کیفیت چاپ را برای متریال‌های مختلف به دست آورد. این موضوع به‌ویژه هنگام استفاده از فیلامنت‌های مهندسی اهمیت بیشتری پیدا می‌کند.
فیلامنت‌های سازگار با داتیس پرو
- PLA
- PETG
- ABS
- ASA
- TPU
- Nylon
- Carbon Fiber
- Polycarbonate (PC)
ترکیب سخت‌افزار قدرتمند و تنظیمات صحیح
حجم چاپ 31×31×40 سانتی‌متری، اکسترودر Direct Drive، دمای نازل تا 280 درجه سانتی‌گراد، دمای هیت‌بد تا 135 درجه سانتی‌گراد و برد اختصاصی داتیس، شرایطی را فراهم می‌کنند که کاربران بتوانند با کالیبراسیون صحیح Flow Rate به بالاترین کیفیت چاپ دست پیدا کنند. این ویژگی‌ها داتیس پرو را به انتخابی مناسب برای مراکز آموزشی، کارگاه‌های صنعتی، واحدهای تحقیق و توسعه و تولیدکنندگان قطعات مهندسی تبدیل کرده است.
سوالات متداول
آیا Flow Rate و Extrusion Multiplier یکسان هستند؟
بله. در اکثر اسلایسرها این دو نام برای یک مفهوم استفاده می‌شوند.
بهترین مقدار Flow Rate برای PLA چقدر است؟
معمولاً بین 95 تا 100 درصد قرار می‌گیرد اما باید برای هر برند جداگانه کالیبره شود.
آیا برای هر فیلامنت باید Flow Rate جداگانه تنظیم شود؟
بله. حتی رنگ‌های مختلف یک برند نیز ممکن است نیاز به مقادیر متفاوت داشته باشند.
آیا افزایش Flow Rate باعث افزایش استحکام قطعه می‌شود؟
تنها تا حد مشخصی. افزایش بیش از حد Flow Rate باعث افت کیفیت و کاهش دقت ابعادی خواهد شد.
آیا پس از تعویض نازل باید Flow Rate را دوباره تنظیم کنیم؟
بله. تغییر نازل می‌تواند رفتار اکستروژن را تغییر دهد و بهتر است مجدداً کالیبره شود.
جمع‌بندی
Flow Rate یکی از مهم‌ترین پارامترهای چاپ سه بعدی است که مستقیماً بر کیفیت سطح، استحکام قطعه و دقت ابعادی تأثیر می‌گذارد. با یک کالیبراسیون ساده و چند اندازه‌گیری دقیق می‌توانید مشکلاتی مانند Over Extrusion و Under Extrusion را برطرف کرده و کیفیت چاپ‌های خود را به سطح حرفه‌ای برسانید. توصیه می‌شود برای هر نوع فیلامنت پروفایل اختصاصی Flow Rate ایجاد کنید تا همواره بهترین نتیجه را از پرینتر سه بعدی خود دریافت نمایید.
