Raft پرینتر سه بعدی
- علی قنبری
- آموزش, آموزش Cura
- 1405/06/19
قسمت پانزدهم آموزش نرم افزار Cura که موضوعش Raft پرینتر سه بعدی هستش . Raft چند لایه مشبک و ضخیم هستش که قبل از مدل سه بعدی چاپ میشه که چسبندگی قطعه به صفحه ساخت رو بالا ببره . تو این مطلب آموزشی راجب نقش Raft توضیح میدم معایب و مزایا شو برسی میکنم و در آخر نحوه فعال کردن در نرم افزار Cura خدمت تون میگم.اگه قسمت های قبل رو ندیدن تو پاراگراف زیر روی هر کدوم از هایلایت ها که کلیک کنید به اون بخش منتقل میشین.
قسمت اول نرم افزار Cura رو نصب کردیم قسمت دوم پرینتر سه بعدی رو به نرم افزار تعریف کردیم قسمت سوم فعال کردن گزینه های مورد نیاز قسمت چهارم ارتفاع لایه یا دقت چاپ قسمت پنجم ضخامت پوسته یا دیواره یا Wall thickness قسمت ششم ضخامت کف و سقف مدل (Top/Bottom Thickness) قسمت هفتم چگالی داخلی یا Infill قسمت هشتم تنظیم دما در Cura قسمت نهم سرعت پرینتر سه بعدی قسمت دهم ریترکشن در پرینتر سه بعدی قسمت یازدهم cooling در پرینتر سه بعدی قسمت دوازدهم ساپورت پرینتر سه بعدی قسمت سیزدهم Skirt پرینتر سه بعدی قسمت چهاردهم Brim پرینتر سه بعدی
نقش Raft در پرینتر سه بعدی

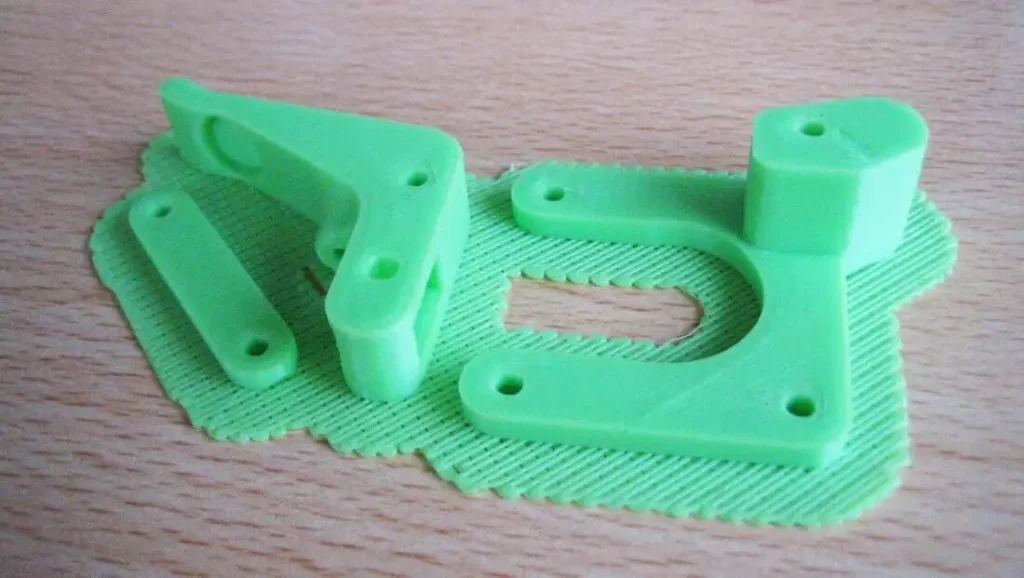

وقتی در اسلایسر Raft رو فعال میکنید قبل از چاپ مدل چندین لایه به صورت حصیری روی هم چاپ میشن و بعد از چاپ Raft شروع به پرینت مدل سه بعدی روی Raft میشه.

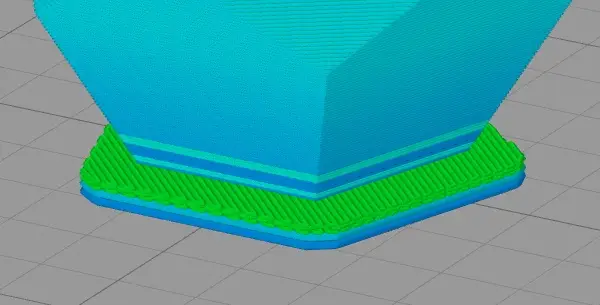

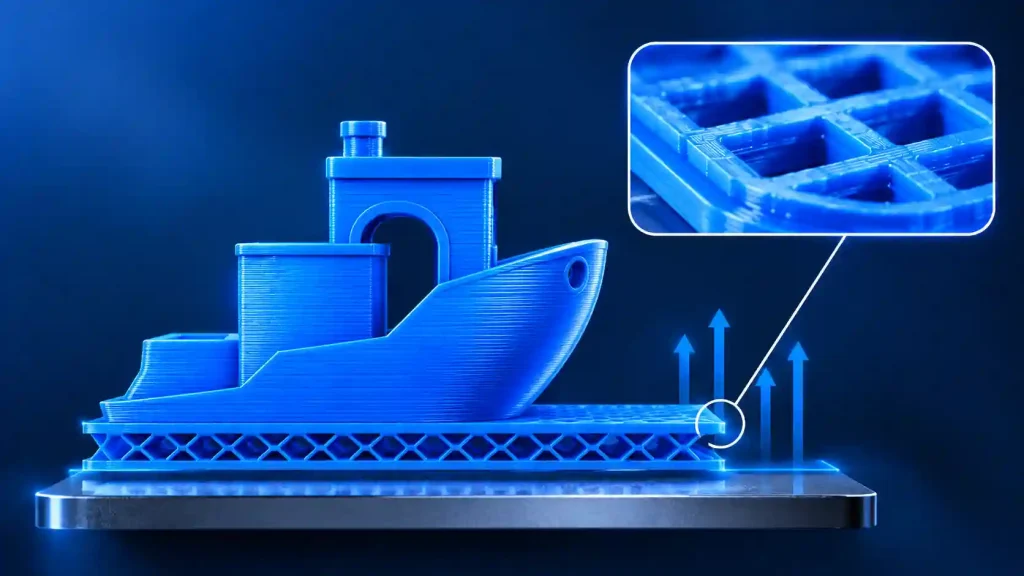

ساختار Raft چگونه است؟
- Base Layer : (لایه پایه)
- Middel Layer : (لایه میانی)
- Top Layer : (لایه رویی)
Base Layer
لایه پایه که ضخیم و با خطوط فاصله دار جهت بهتر چسبدین به بستر ساخت
Middel Layer
لایه میانی که لایه پایه رو به لایه رویی اتصال میده
Top Layer
لایه رویی که سطح صاف و بدون فاصله خطوط رو ایجاد میکنه که مدل سه بعدی صاف و یکدست روی Raft چاپ بشه
مزایا Raft
| مزیت Raft | توضیحات |
|---|---|
| ✅ افزایش چسبندگی به صفحه چاپ | برای قطعاتی که سطح تماس کمی با بستر دارند و احتمال جدا شدن قطعه در حین چاپ وجود دارد، مفید است. |
| ✅ جلوگیری از تاب برداشتن (Warping) | بهخصوص برای متریالهایی مانند ABS و Nylon میتواند به کاهش تاببرداشتن قطعه کمک کند. |
| ✅ جبران ناهمواری بستر | در صورتی که صفحه چاپ کاملاً تراز یا یکنواخت نباشد، Raft میتواند تا حدی مشکل چسبندگی را کاهش دهد. |
| ✅ بهبود چاپ قطعات بلند و باریک | با ایجاد یک پایه بزرگتر، پایداری مدل روی صفحه چاپ افزایش پیدا میکند. |
مرجع پرینتر سه بعدی FDM در ایران داتیس 3D
معایب Raft
| معایب Raft | توضیحات |
|---|---|
| ❌ مصرف بیشتر فیلامنت | ایجاد لایههای Raft باعث افزایش میزان مصرف فیلامنت در مقایسه با چاپ مستقیم روی بستر میشود. |
| ❌ افزایش زمان چاپ | چاپ ساختار Raft قبل از شروع مدل، زمان کلی پرینت را افزایش میدهد. |

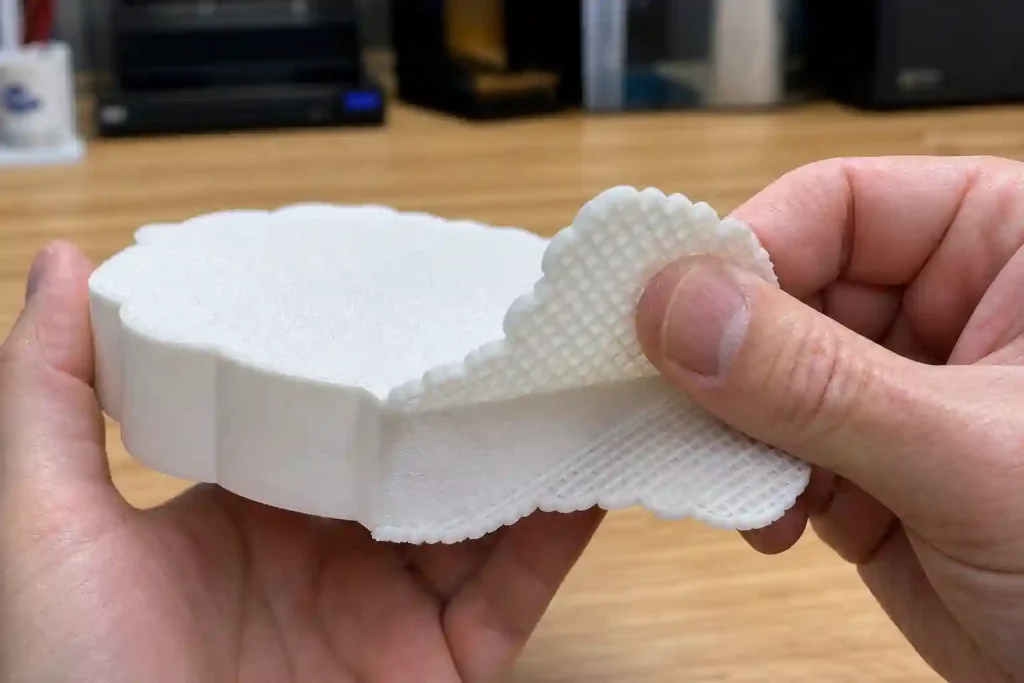

| ❌ کاهش کیفیت سطح زیرین قطعه | سطح زیرین مدل معمولاً کیفیت و صافی کمتری نسبت به حالتی دارد که قطعه مستقیماً روی بستر چاپ شود. |
| ❌ نیاز به جداسازی پس از چاپ | پس از اتمام چاپ، Raft باید از قطعه جدا شود که ممکن است به ابزار یا کمی پرداختکاری نیاز داشته باشد. |
نحوه فعال کردن Raft در اسلایسر Cura

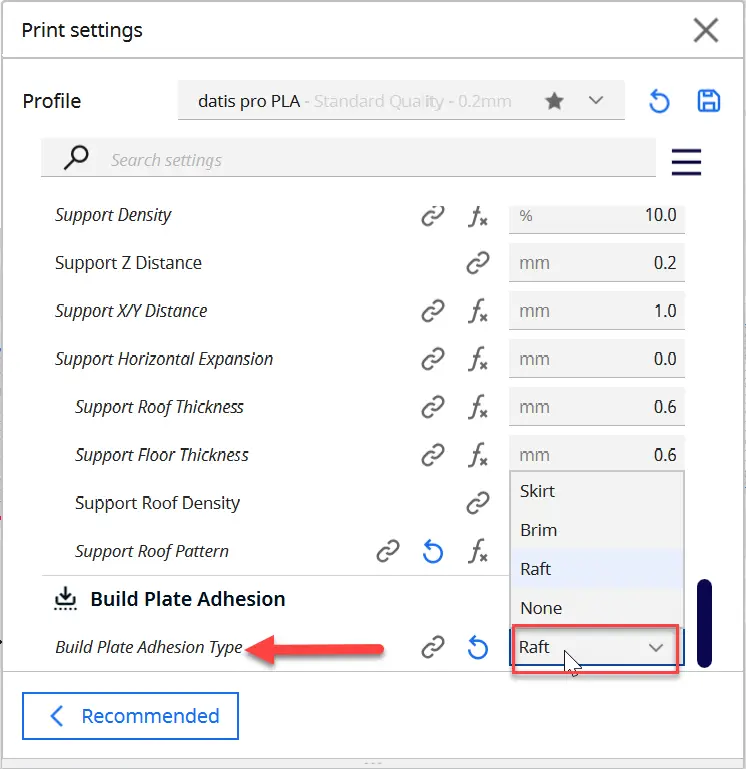

روی بخش Print setting که با فلش قرمز نشون داده کلیک کنید.
داخل صفحه باز شده تو قسمت انتهایی تو بخش Build Plate Adhesion گزینه Build Plate Adhesion Type رو روی Raft قرار بدین
سخن آخر
Raft یکی از قابلیتهای کاربردی در پرینت سه بعدی است که با ایجاد یک لایه یا ساختار پایه در زیر مدل، به افزایش چسبندگی قطعه به صفحه ساخت و کاهش مشکلاتی مانند جدا شدن گوشههای مدل کمک میکند. استفاده از Raft برای همه مدلها ضروری نیست و معمولاً زمانی کاربرد بیشتری دارد که سطح تماس قطعه با صفحه کم باشد یا چسبندگی مناسبی ایجاد نشود.
برای داشتن یک چاپ باکیفیت، بهتر است قبل از استفاده از Raft، تنظیمات صفحه ساخت، تراز بودن تخت، دمای نازل و تخت و همچنین نوع فیلامنت را بررسی کنید. همچنین باید در نظر داشت که استفاده از Raft باعث افزایش مصرف فیلامنت و زمان چاپ میشود.
سوالات متداول:
۱. Raft در پرینتر سه بعدی چیست؟

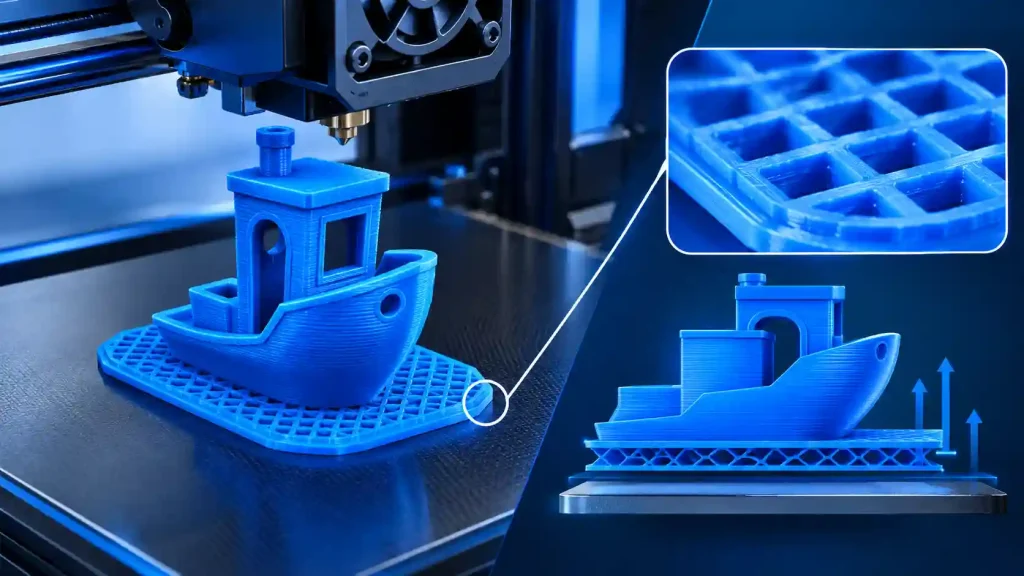

Raft یک ساختار پایهای است که اسلایسر آن را قبل از چاپ مدل روی صفحه ساخت ایجاد میکند تا سطح تماس مدل با صفحه افزایش پیدا کرده و چسبندگی بهبود پیدا کند.
۲. چه زمانی باید از Raft استفاده کنیم؟
زمانی که مدل سطح تماس کمی با صفحه ساخت دارد، احتمال جدا شدن قطعه از تخت زیاد است یا گوشههای مدل دچار Warping میشوند، استفاده از Raft میتواند مفید باشد.
۳. آیا استفاده از Raft باعث افزایش مصرف فیلامنت میشود؟
بله. Raft بهصورت جداگانه چاپ میشود و بنابراین مقداری فیلامنت و زمان چاپ بیشتری مصرف میکند. میزان مصرف به اندازه مدل و تنظیمات اسلایسر بستگی دارد.
۴. آیا جدا کردن Raft از قطعه سخت است؟
اگر فاصله بین Raft و مدل بهدرستی تنظیم شده باشد، معمولاً میتوان آن را پس از پایان چاپ جدا کرد. تنظیم نادرست فاصله میتواند باعث چسبیدن بیش از حد Raft به قطعه شود.
۵. Raft بهتر است یا Brim و Skirt؟
هرکدام کاربرد متفاوتی دارند. Raft بیشترین ساختار حمایتی را در زیر مدل ایجاد میکند، Brim سطح تماس اطراف پایه مدل را افزایش میدهد و معمولاً فیلامنت کمتری مصرف میکند، و Skirt بیشتر برای آمادهسازی و بررسی جریان فیلامنت قبل از شروع چاپ استفاده میشود.
